Чипы широкополосных тактовых генераторов, соответствующие требованиям по джиттеру для стандарта 100G Ethernet

Линейка тактовых генераторов с низким уровнем джиттера, представленная производителем IQD, охватывает диапазон частоты от 1 МГц до 1,5 ГГц и может применяться в схемах высокоскоростных последовательных интерфейсов, таких как Ethernet и PCI Express.

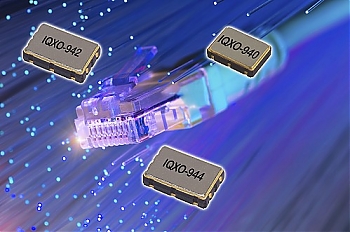

Чипы IQXO-940, IQXO-942 и IQXO-944 обладают максимальными среднеквадратичными показателями джиттера в диапазоне 0,05..0,9 пс в зависимости от выбранной частоты и спецификации. Генераторы выпускаются в двух типах керамических герметичных корпусов с 6 контактами, размерами 7,0 х 5,0 мм и 5,0 х 3,2 мм, различной высотой корпуса (минимальная – 1,5 мм).

Новые генераторы спроектированы специально для схем Ethernet (10G/40G/100G), DSL/ASDL, PCI Express, Serial Rapid I/O (SIRO), Wi-Fi, WiMAX/W-LAN. Выход чипов может иметь три типа уровней: CMOS, LVPECL и LVDS.

Представленные компоненты питаются напряжением 2,5 либо 3,3 В, имеют промышленный рабочий диапазон температур от -40 до +85 °С. Гарантированная стабильность по частоте: ±10 ppm на протяжении 10 лет.
