Драйверы затвора на 600 В, работающие с 3,3-В микроконтроллерами

Diodes представила полумостовые драйверы на 600 В, совместимые с 3,3-В логикой. Компоненты DGD2103M, DGD2104M и DGD2304 включают плавающий драйвер верхнего уровня, способный управлять n-канальным МОП-транзистором.

Новые чипы подойдут для широкого диапазона схем управления двигателями и блоков питания в промышленной автоматике, бытовой технике. Драйверы найдут применение в цепях с заявленной мощностью от 100 Вт и топологиями резонансного преобразования питания (LLC).

Компоненты могут взаимодействовать напрямую с 3,3-В микроконтроллерами, поскольку входы совместимы с логическими уровнями от 2,5 В, а выходы драйверов работают с напряжением до уровня Vcc (10..20 В) для минимизации потерь проводимости БТИЗ и МОП-ключей.

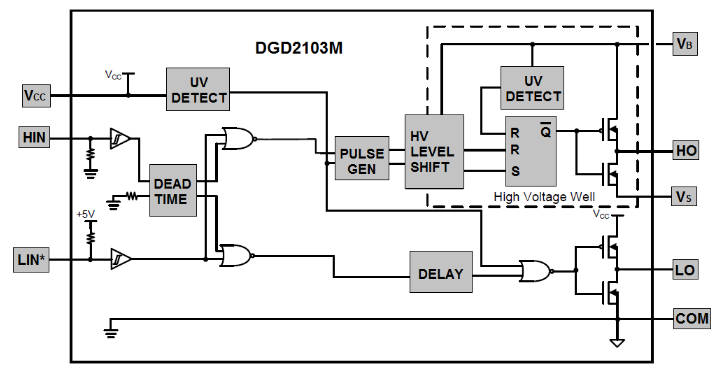

В схеме драйверов реализовано управление временем неперекрытия каналов, а временные задержки согласованы так, чтобы исключить одновременную проводимость МОП-транзисторов верхнего и нижнего уровней. Чипы DGD2103M и DGD2104M имеют входы на триггерах Шмитта для исключения ложного срабатывания в условиях шумных цепей двигателей. Драйвер DGD2304 предназначен для высокочастотных схем и имеет более короткий период неперекрытия, обычно 100 нс.

Среди функций безопасности: устойчивость к негативным переходным явлениям, возникающим из-за больших величин переключения dV/dt; блокировка при недостатке напряжения питания для исключения выхода из строя. Все три чипа выпускаются в промышленном корпусе SO-8 и имеют совместимость по выводам с аналогами от других производителей.

Все новые компоненты способны работать с вытекающим током 290 мА и втекающим – 600 мА. Временные характеристики DGD2103M и DGD2104M: время неперекрытия – 420 нс, задержка включения – 680 нс, задержка выключения – 150 нс. Для чипа DGD2304: задержка включения – 96 нс, выключения – 100 нс, время нарастания и спада, соответственно, 70 и 35 нс.

Драйверы DGD2103M и DGD2304M имеют входы верхнего и нижнего уровней с различной входной фазой. Чип DGD2104M имеет единственный ШИМ-вход, а также вывод управления отключением.
