Texas Instruments представляет новое семейство LLC-контроллеров

Компания Texas Instruments (TI) представила новый резонансный контроллер типа “индуктивность-индуктивность-конденсатор” (LLC) cо встроенным высоковольтным драйвером затвора и, согласно производителю, наименьшим в своём классе потреблением в режиме ожидания. Помимо этого, новый компонент рассчитан на больший срок службы.

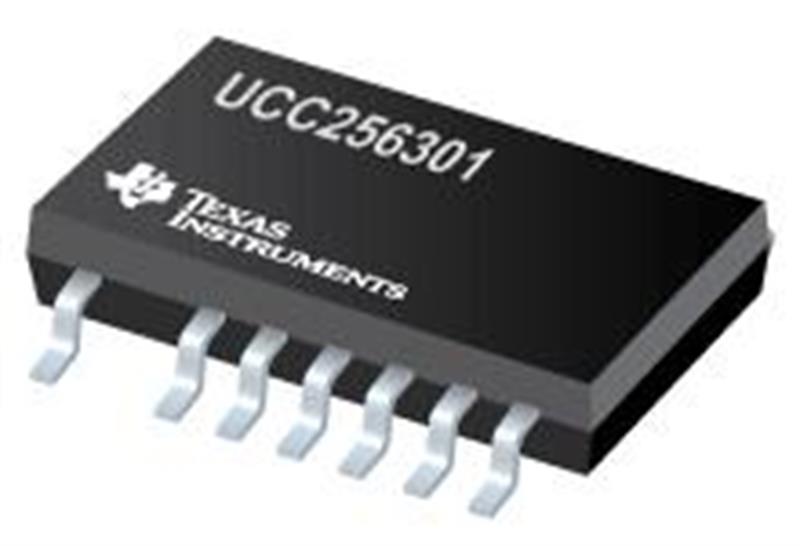

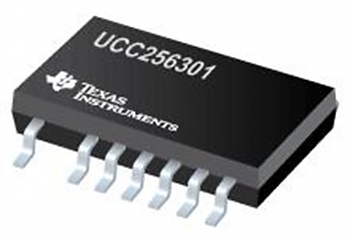

Первый чип семейства, UCC256301, создан для реализации эффективных по затратам решений, которые должны соответствовать строгим требованиям энергоэффективности. Контроллер найдёт применение в широком диапазоне схем преобразования AC/DC, использующихся в адаптерах питания игровых консолей, телевизоров, настольных компьютеров и ноутбуков, зарядных устройств электроинструмента.

Компонент UCC256301 реализует дежурное питание с потреблением менее 40 мВт при полной стабилизации выхода. Чип обеспечивает наиболее быстрыми переходными характеристиками и надёжной защитой от сбоев, например, исключением переключения при нулевом токе. Контроллер имеет более длительный гарантированный срок эксплуатации, чем у конечного оборудования.

Ключевые особенности и преимущества контроллера UCC256301 включают: высокую эффективность и наименьшее потребление в дежурном режиме (чип превосходит требования стандартов эффективности CoC Tier 2 и DoE Level VI, достигая КПД более 90 % при 10-% нагрузке); новый запатентованный метод гибридного гистерезисного управления, обеспечивающий более скоростной переходной характеристикой (до 10 раз) и меньшей выходной ёмкостью (в пределах 20 %), расширенным сроком эксплуатации и упрощённым дизайном.

Помимо UCC256301, новое семейство включает контроллеры UCC256303 и UCC256304. С целью повышения системной эффективности чип UCC256301 может работать в паре с фирменным контроллером коррекции коэффициента мощности и контроллером синхронного выпрямления.
