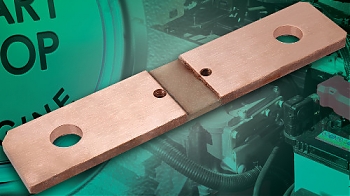

Резистор на 800 А с резьбовыми отверстиями для монтажа и подключения

Vishay модифицировала некоторые фирменные сильноточные шунтовые резисторы, добавив в них резьбовые отверстия для упрощения монтажа. Компоненты WSBS8518…M3 и WSBS8518…M4 с мощностью 36 Вт являются шунтовыми резисторами батарей с отверстиями M3 и M4.

При значении сопротивления от 50 мкОм новые резисторы позиционируются Vishay как более точная и дешёвая альтернатива чувствительным схемам на базе эффекта Холла, в то время как резьбовые отверстия улучшают монтаж на плату, обеспечивают дополнительной защитой от вибрации и местом подключения чувствительных к напряжению выводов.

Модифицированные резисторы имеют сопротивление 50, 100, 125 и 250 мкОм, выполнены на базе резистивного элемента из сплава марганца и меди с температурным коэффициентом ±20 ppm/°C. Сварное соединение вывод-элемент позволяет работать с непрерывным током до 848 А. Индуктивность – менее 5 нГн, термоЭДС < 3мкВ/ °C, рабочий температурный диапазон: от -65 до +170 °C.

Резисторы WSBS8518…M3 и WSBS8518…M4 соответствуют директиве RoHS, не содержат галогены. Сфера применения включает бензиновые, дизельные, гибридные и электроавтомобили/грузовики, электрические грузоподъёмники, системы бесперебойного питания, прочее оборудование тяжёлой промышленности.

Образцы и серийные партии компонентов доступны для заказа (срок поставки – 10..12 недель).
