Счётчики/таймеры с различными режимами работы

Корпорация Measurement Computing представила серию высокоскоростных счетчиков, поддерживающих различные режимы работы и включающих до 4 ШИМ таймеров или 8 цифровых I/O каналов с индивидуальной настройкой.

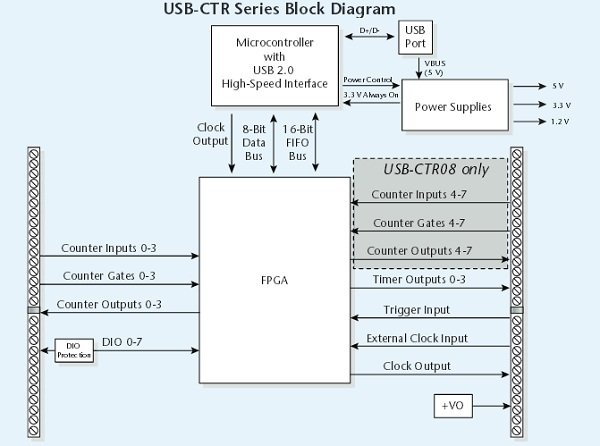

Серия USB-CTR включает 4- и 8-канальные модели, способные производить скоростной подсчёт импульсов при максимальной входной частоте до 48 МГц. Компоненты имеют совокупную пропускную способность 8 МБ/с. Устройства могут быть настроены под любую разрядность до 64 бит, что исключает необходимость использования каскадных счётчиков. Счётчики предлагают следующие пары «разрядность – пропускная способность»: 16 бит— 4 МГц, 32 бит — 2 МГц и 64 бит — 1 МГц.

Каждый канал счётчика (вход, выход и управляющий вывод) имеет на корпусе соответствующую клемму с винтовым зажимом. Входы счётчика могут одновременно отслеживать временные промежутки, частоты, импульсы и прочие параметры, непосредственно поступающие от генераторов импульсов, концевых и бесконтактных выключателей, магнитных датчиков. Выходы счётчика могут использоваться для управления или передачи сигналов на внешние устройства, а также на входы счётчиков, управляющие выводы и цифровые входы. При помощи управляющих выводов осуществляется сброс счётчика, смена направления счёта, остановка/продолжение счёта.

Устройства поддерживают режимы работы с высоким уровнем входа и функциями суммирования, измерения периодов, ширины импульсов и временных промежутков. Выходные каналы таймера могут работать непрерывно, либо в течение прохождения определённого количества импульсов. Параметры работы могут меняться непосредственно во время работы. Возможно синхронное сканирование каналов счётчика. Гибкие настройки фронта, уровня, направления импульсов позволяют счётчикам точнее работать с различными сигналами.

Новая серия включает программную поддержку для таких сред как Visual Studio и Visual Studio.NET, DASYLab и NI LabVIEW. Четырёхканальный счётчик USB-CTR04 имеет стоимость $359, 8-канальный USB-CTR08 - $429.
