Образец разработки с улучшенными средствами сбора и управления данными электросетей

Компания Maxim выпустила образец подсистемы, позволяющей коммунальным предприятиям и поставщикам услуг получать данные о работе распределённых электросетей. Согласно разработчику, новая плата Petaluma способна работать с частотами 50-60 Гц. Решение позволяет реализовать одновременную оцифровку параметров трёх фаз при низком энергопотреблении (до 1 Вт).

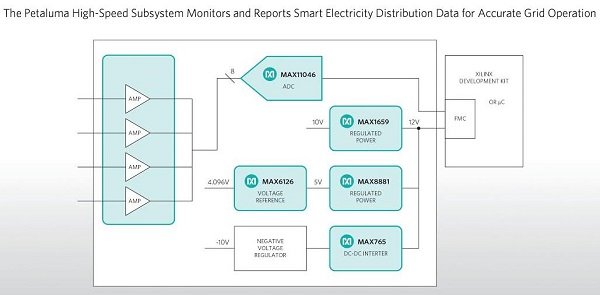

Коммунальные службы по всему миру внедряют всё более надёжные средства, способные очень точно получать данные о статусе распределённых электросетей для возможности совместного использования источников энергии солнца и ветра. Данные о напряжении и токе должны собираться одновременно со всех линий для того, чтобы службы могли оценивать расхождения между фазами и обеспечивать максимальное время безотказной работы энергосистем. Плата Petaluma представляет собой высокоскоростной 8-канальный модуль с аналоговыми входами и возможностью одновременной оцифровки каналов. Схема осуществляет одновременное наблюдение за всеми фазами, поэтому энергетики смогут оптимизировать системы автоматики распределения электроэнергии.

Высокая частота дискретизации (250 KSPS на канал) и 16-битная разрядность позволяют получить быстрый отклик о сбоях в сетях. Плата Petaluma надёжно работает в составе любой системы, где требуется одновременная оцифровка нескольких аналоговых входов. Это могут быть и схемы управления многофазными двигателями, и промышленные системы вибрационных датчиков.

16-битный АЦП и внешний источник опорного напряжения позволяют достичь максимально - возможной точности в 0.02 % и максимального температурного коэффициента 3 ppm/°C. Подсистема включает 8 высокоскоростных входов с максимальным напряжением ±10 В. Данные о стоимости решения предоставляются по запросу.
