Четырёхканальный датчик для дистанционных измерений температуры с нижним порогом в -40 °C

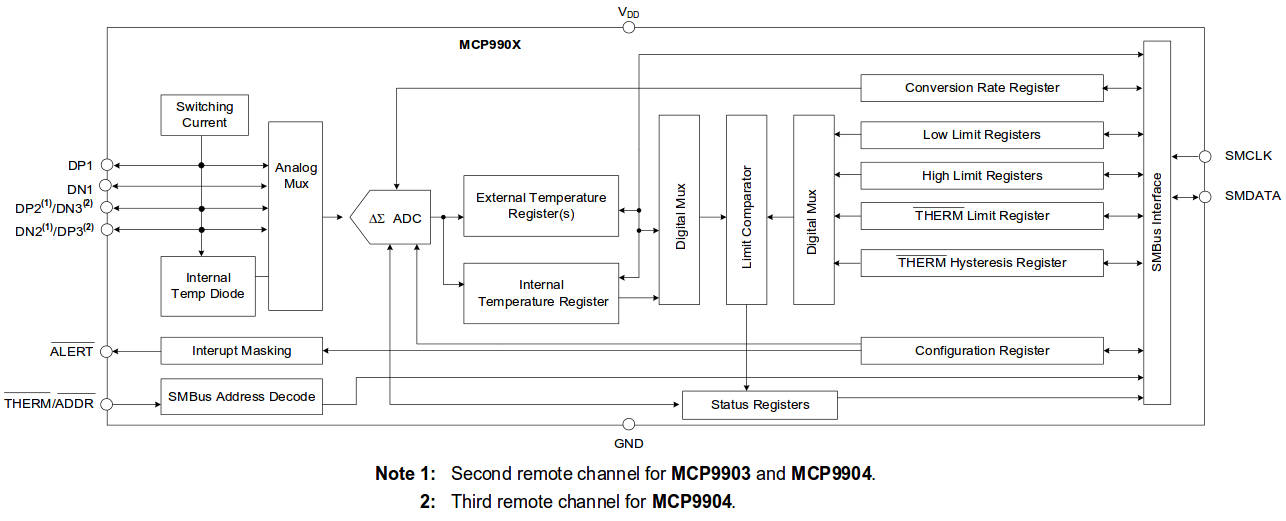

Производитель Microchip представил чип 4-канального датчика, работающего с дистанционными чувствительными термодиодами. Микросхема MCP9904 обладает продвинутыми функциями, например, коррекцией сопротивления, а также компенсацией коэффициента усиления транзисторов (бета), что может потребоваться при считывании температуры центральных процессоров.

Согласно инженерам Microchip, функция компенсации позволяет исключить ошибки, вызванные небольшим и переменчивым значением коэффициента усиления транзисторов, широко встречающихся в современных процессорах с небольшой геометрией техпроцесса. Функция автоматического выявления коэффициента усиления следит за каждым внешним диодом/транзистором и подбирает оптимальные параметры датчика для наиболее точного измерения температуры вне зависимости от технологии процессора.

Функция коррекции сопротивления автоматически сокращает ошибку измерения температуры, вызванную последовательным сопротивлением, что позволяет более гибко распределять термодиоды. Также в схеме датчика интегрирован фильтр с псевдослучайным изменением параметров. Кроме того, предусмотрено автоматическое определение типа диода.

Новый датчик позволяет считывать температуру с диода, расположенного на расстоянии до 100 футов (30 м) от микросхемы. Погрешность измерений непосредственно у датчика заявлена на уровне ±1 °C (-40..+65 °C), погрешность дистанционных измерений ±1 °C (в диапазоне до +105 °C). Чип работает с одним внутренним датчиком и способен взаимодействовать с тремя внешними диодами.

Также предусмотрены версии с одним и двумя внешними каналами: MCP9903 и MCP9902. Взаимодействие с центральным процессором или микроконтроллером осуществляется по интерфейсу SMBus либо I2C. Для ускорения разработки Microchip предлагает оценочную плату ADM00615.
