Модуль шинного преобразователя для мощных схем

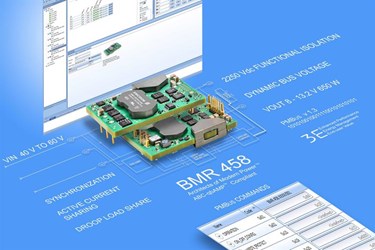

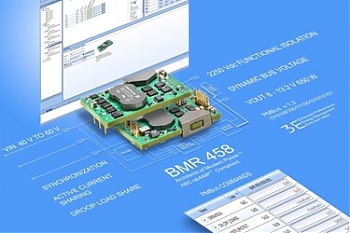

Фирма Ericsson Power Modules представила новое решение BMR458 – передовой шинный преобразователь 3-го поколения в формате ¼-brick. Модуль был спроектирован для использования в мощных схемах, питаемых многоэлементными батареями либо выпрямителями, широко применяемыми в информационно-коммуникационной индустрии. В подобных системах используются промежуточные шинные преобразователи (IBC) и архитектуры с динамическим напряжением шин (DBV).

Модуль BMR458 обладает широкими возможностями, одной из которых является очень высокая выходная мощность (650 Вт) для подобных решений. Другие особенности включают: высокоточное перераспределение тока (в активном и статическом режимах), динамическую компенсацию нагрузки, наличие интерфейса PMBus v1.3.

К основным электрическим характеристикам относятся: КПД до 96,6 % при половинной нагрузке и 96,3 % – при полной; максимальный выходной ток 54,2 А; выходное напряжение 12 В с жёсткой стабилизацией (+/–2 мВ) в диапазоне входного напряжения 40..60 В; быстрые переходные процессы (менее 1 мс). Предусмотрена функция высокоточного мониторинга выходного тока. Гарантированное время безотказной работы составляет 8,2 млн. часов, прочность изоляции вход/выход – 2250 В (DC), что соответствует требованиям стандартов безопасности IEC/EN/UL60905.

Возможность работы с динамическим напряжением шин важна для современных схем питания. Выходное напряжение модуля подстраивается в зависимости от нагрузки, что способствует максимизации итоговой эффективности системы и снижению энергопотребления. Для повышения надёжности и доступной мощности параллельно может быть включено до 6 модулей BMR458. Функция динамической компенсации подстраивает управляющую цепь для соответствия ёмкости нагрузки.

К прочим важным особенностям нового решения относятся: инструмент анализа сохранённых наборов параметров; адаптивное время выхода в рабочий режим в зависимости от ёмкости нагрузки; защита от обратного тока при параллельном включении нескольких модулей.

Модуль BMR458 выпускается в корпусах с размерами 57,9 х 36,8 12,7 мм и способен работать в изменяющихся температурных условиях.
