Магнитный датчик скорости сократит погрешности измерений

Производитель Allegro MicroSystems выпустил чип магнитного датчика скорости в корпусе с поверхностным типом монтажа. Новый компонент включает цепь компенсации, снижающей негативные эффекты от действия магнита и системные погрешности.

Цифровая обработка аналогового сигнала позволяет достичь нулевой задержки вне зависимости от величины воздушного зазора, а также осуществлять динамическую адаптацию параметров датчика к типовым условиям рабочей среды, например, в автомобильных системах, где могут быть снижены эффекты вибрации.

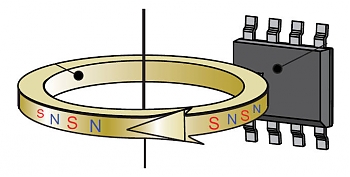

Датчик A1667 выпускается в корпусе SOIC-8. Конструкция компонента рассчитана на работу с кольцеобразными магнитами. Два элемента Холла реализуют переключение в соответствии с дифференциальными сигналами, возбуждаемыми магнитами, а регистрирующие пиковые значения ЦАП используются для задания пороговых значений переключения.

Гистерезис позволяет снизить негативные эффекты от аномалий в магнитном сигнале. Выход с открытым стоком рассчитан на 3-проводное подключение. Датчик также выпускается в корпусе SIP с монтажом через отверстие в корпусе.
