Модули на базе карбидокремниевых МОП-транзисторов с рабочим током до 60 А и температурой до 225 °C

Cissoid задействовала карбидокремниевые МОП-транзисторы для разработки силового модуля, способного работать в диапазоне температур от -55 до +225 °C при рабочем токе до 60 А. Два МОП-транзистора, интегрированные в новый модуль CHT-Pluto, позволяют проектировать на базе него полумостовые каскады с непрерывным током силой 30 А.

Транзисторы модуля могут включаться параллельно для работы с суммарным током до 60 А и напряжением пробоя в 1200 В. При этом сопротивление открытого состояния составляет 23 мОм (25 °C) и 50 мОм (225 °C) при напряжении Vgs = 20 В. Интегрированные диоды Шоттки обладают низким прямым напряжением, что позволяет снизить рассеиваемую мощность в моменты холостого хода. Каждый транзистор может управляться стандартным напряжением затвора (-5/+20 В).

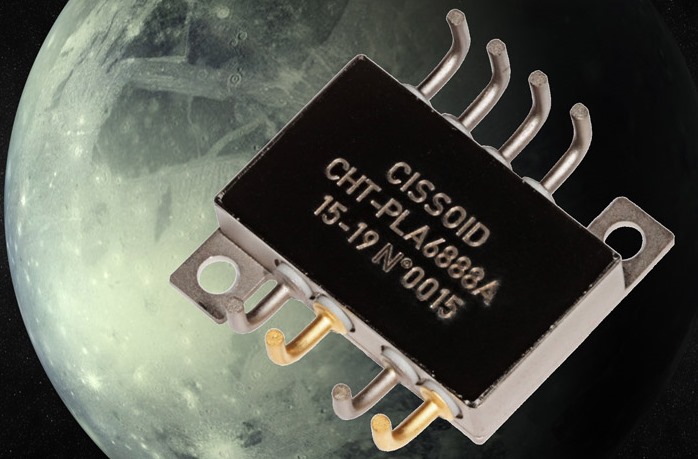

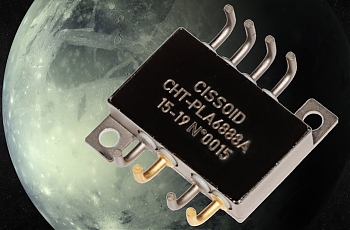

Модуль CHT-PLUTO выпускается в герметичном фирменном металлическом корпусе HM8A с 8 выводами и размерами: 18 х 29 мм. Внутренние компоненты электрически изолированы от поверхности корпуса. Модуль обладает низким термическим сопротивлением «переход-корпус», порядка 0,7 °C/Вт на каждый канал. Два дополнительных коннектора позволяют легко реализовать подключение к драйверу затвора.
