Осциллограф, способный декодировать данные интерфейсов с битрейтом до 6,25 Гбит/с

Rohde & Schwarz включила опцию R&S RTO-K52 для реализации возможности осциллографа R&S RTO декодировать и анализировать данные 8b/10b–кодированных интерфейсов с битрейтом до 6,25 Гбит/с. Согласно разработчикам, новая функция упростит проектирование, верификацию и отладку модулей с 8b/10b-кодированными шинами.

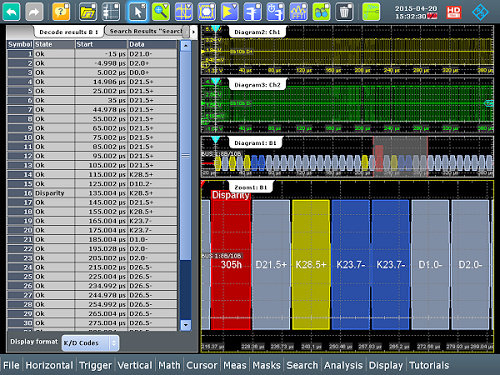

Нажатием одной кнопки теперь можно запустить функцию для определения канала, порога квантования и настроек битрейта. Данные настройки могут быть переназначены вручную. Декодирование основано на тактовой частоте и специфичном для 8b/10b–кодирования выравнивании битов захваченного сигнала. Символы декодированных данных и управления отображаются и выделяются цветом. Также доступен список в виде таблицы, включающей содержимое протокола. Мощные алгоритмы поиска и функции навигации позволят инженерам быстро найти данные и состояния ошибок, например, нарушения небаланса.

В осциллографе R&S RTO реализована функция запуска по 128-разрядному последовательному шаблону для точной работы с индивидуальными битовыми последовательностями. Опционально доступно восстановление данных аппаратной синхронизации R&S RTO-K13 HW-CDR с точной информацией по внутренним тактовым сигналам.

Тестовое решение позволит специалистам соотносить по времени команды 8b/10b-кодированного интерфейса с другими сигналами цепи, что упростит нахождение критических состояний и ускорит идентификацию системных ошибок. Шины с 8b/10b-кодированием применяются в интерфейсах USB 3.0 и PCIe и многих других схемах. Интерфейс смартфонов MIPI UniPro M-PHY, а также интерфейсы дисплея HDMI используют 8b/10b-кодирование. Кроме того, его используют базовые станции, основанные на интерфейсе Common Public Radio Interface (CPRI).

Опция R&S RTO-K52 доступна для заказа в Rohde & Schwarz.
