Энергоэффективный широкополосный синтезатор радиочастоты с цепью ФАПЧ

IDT представляет компонент 8V97051 – широкополосный синтезатор радиочастоты с цепью ФАПЧ, имеющий низкие уровни энергопотребления и фазовых шумов. Новый чип позволит достичь меньшего числа паразитных составляющих.

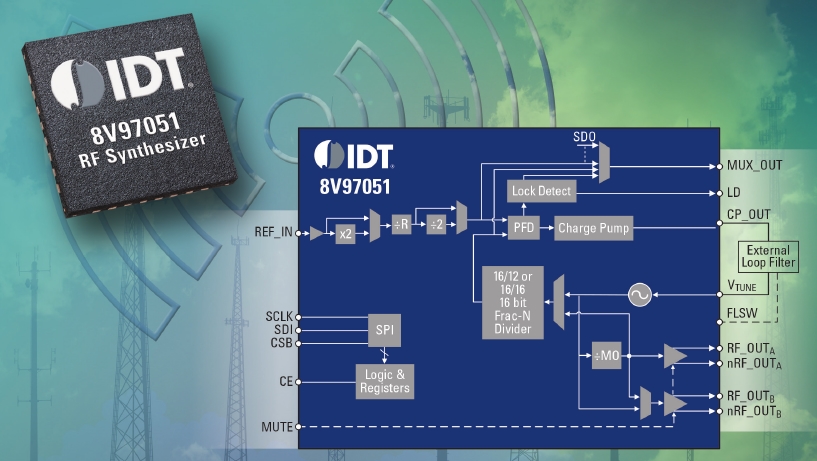

Компонент 8V97051 содержит интегрированный ГУН (VCO) с большим диапазоном подстройки, способный синтезировать частоту многополосного гетеродина (LO), что позволяет задействовать меньшее число отдельных узкополосных РЧ синтезаторов/ФАПЧ. Также сокращается себестоимость и сложность схем, а это ведёт к удешевлению разработки РЧ систем. Чип 8V97051 выпускается в компактном 32-выводном корпусе VFQFN (5 х 5 мм). Предусмотрена совместимость по выводам с аналогами от других производителей.

Добротность компонента 8V97051 составляет -231 дБн/Гц, что позволяет достичь отличных параметров фазового шума. Кроме того, компонент обладает 16-разрядным частотным разрешением, благодаря чему решение может использоваться в измерительных приборах и схемах радаров. Также чип может применяться в микроволновых трансиверах и промышленной электронике.

Синтезатор 8V97051 способен генерировать частоты от 34,375 МГц до 4,4 ГГц, потребляя при этом 380 мВт. Уровень фазового шума: -143 дБн/Гц при отстройке 1 МГц и выходной частоте 1,1 ГГц; -146,5 дБн/Гц при отстройке 1 МГц и частоте 700 МГц.
