Образец разработки температурного датчика, позволяющий значительно сократить затраты

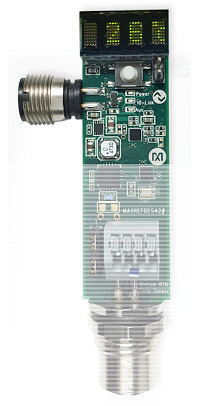

Компания Maxim анонсировала образец разработки температурного датчика, позволяющего инженерам снизить энергопотребление, стоимость и размеры схем. Спроектированное для систем промышленного управления и автоматики решение MAXREFDES42# содержит высокоинтегрированный аналоговый модуль, измеряющий температуру. При этом в схеме реализована защита от перенапряжения, КЗ и незамкнутой цепи. По мнению разработчика, такой набор возможностей не встречается в конкурирующих решениях.

Согласно Maxim, образец разработки потребляет минимум мощности, обеспечивая точную работу с погрешностью ±0.5 °C. Данные об измеренной температуре мгновенно отображаются на встроенном светодиодном дисплее. Для удобства пользователей модуль MAXREFDES42# выполнен в стандартном промышленном форм-факторе. Для универсальности предусмотрено три скорости работы интерфейса IO-Link. Модуль может работать с 2-, 3- и 4-проводным внешним датчиком PT100. Сфера применения нового модуля включает пищевую и химическую промышленность, текстильное производство; системы измерения температуры воздуха, газов и жидкостей.

Конфигурационное ПО для модуля разрабатывалось совместно с IQ2 Development. В датчике MAXREFDES42# используется стек для работы с IO-Link производства этой компании. ПО позволяет сократить эксплуатационные затраты, поскольку оно ускоряет настройку, диагностику и мониторинг системы при помощи компьютера.

Встроенный в модуль приёмный коннектор M12 повышенной надёжности позволит подключить внешний датчик к плате при помощи стандартного кабеля. Модуль осуществляет точные считывания температуры с 15-разрядным разрешением. Дисплей отображает данные о температуре, округлённые до ближайшего целого значения в градусах Цельсия, в то время как интерфейс IO-Link отслеживает и предоставляет точные значения.

Во время работы при измерениях в диапазоне от -40 до 150 °C плата потребляет менее 300 мВт мощности за счёт применения промышленного понижающего DC/DC-преобразователя. В аналоговый модуль сопряжения интегрирован преобразователь данных с внешнего датчика в цифровой вид (MAX31865).

Образец разработки MAXREFDES42# доступен по цене $99.
