Усилитель мощности с рабочей частотой 5 ГГц сократит себестоимость оборудования WLAN-сетей

Microchip Technology представила модуль усилителя мощности с рабочей частотой 5 ГГц и поддержкой стандарта беспроводных сетей IEEE 802.11ac со сверхвысокой пропускной способностью. Чип SST11CP22 обеспечит выходной мощностью в 19 дБм при динамической амплитуде вектора ошибок на уровне 1,8 % и модуляции MCS9 (80 МГц).

Модуль SST11CP22 также выдаёт мощность до 20 дБм при 3 % амплитуды вектора ошибок в схемах 802.11a/n с совместимостью по спектральной маске до 24 дБм для стандарта 802.11a. Радиочастотные гармонические показатели выхода компонента составляют -45 дБм/МГц, что упрощает достижение соответствия нормам FCC.

Достижение максимальной пропускной способности и наибольшего радиуса действия при минимизации энергопотребления – важный момент для WiFi-точек доступа, маршрутизаторов и абонентских приставок. Низкая амплитуда вектора ошибок и большая выходная мощность упрощают многоканальную работу и значительно расширяют радиус действия систем 802.11ac в режиме передачи с большой пропускной способностью.

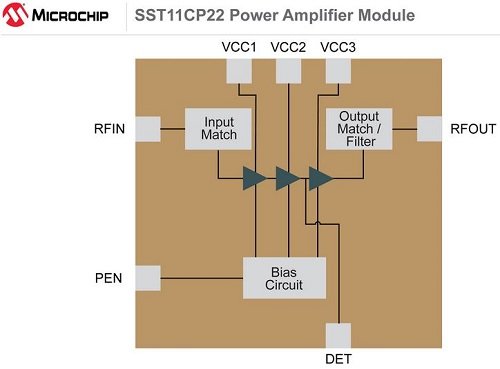

Модуль, выпускаемый в 20-контактном корпусе QFN с размерами 4 х 4 мм, содержит выходной гармонический режекторный фильтр. Согласованная выходная цепь (импеданс 50 Ом) требует лишь 4 внешних компонента. Чип усилителя, способствующий уменьшению размеров плат, прост в использовании. Дополнительно, встроенный линейный детектор мощности обеспечивает точным управлением выхода при изменении температуры. Такие особенности критически важны для абонентских приставок, маршрутизаторов, точек доступа и беспроводных устройств потокового вещания с поддержкой стандарта 802.11ac WiFi и высокой пропускной способностью.

Разработчикам доступна оценочная плата SST11CP22-GN-K. Модуль РЧ-усилителя SST11CP22 выпускается партиями по 10 тыс. шт. Образцы и серийные партии доступны для заказа.
