Линейный LDO-стабилизатор с выходным током до 1,5 А для промышленных систем

Linear Technology анонсировала 1,5-А LDO-стабилизатор с функциями мониторинга тока и температуры. Новый компонент позволяет работать с высоким током при больших перепадах напряжения между входом и выходом.

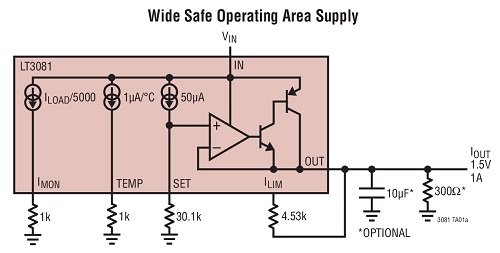

Выходное напряжение компонента LT3081 может задаваться в диапазоне 0 – 37 В. Помимо функции стабилизации, в чипе предусмотрен аналоговый выход с данными о токе. Линейный стабилизатор предназначен для промышленного применения. Ключевыми особенностями чипа являются: широкая область безопасной работы, мониторинг выходного тока и температуры, программируемый порог ограничения тока. Предусмотрена возможность параллельного включения стабилизатора для достижения более высокого тока либо повышенного рассеивания теплоты. Схема компонента устойчива к обратным напряжениям (вход-выход, выход-вход) и не имеет утечки обратного тока.

Встроенный опорный источник тока (50 мкА) позволяет при помощи одного внешнего резистора задавать любой уровень выходного напряжения в диапазоне 0 – 34,5 В. Схема с опорным источником делает возможным стабилизацию выходного тока вне зависимости от выходного напряжения. Чип LT3081 работает стабильно как с входными/выходными конденсаторами, так и без них. При помощи единственного резистора задаётся порог ограничения тока.

Встроенные цепи включают защиту от обратного тока и перегрева, функцию ограничения тока. Компонент LT3081 выпускается в 16-выводном корпусе TSSOP (с открытой подложкой для улучшения температурного обмена), 7-выводном TO-220 и DD-Pak, 12-выводном DFN (4 х 4 мм). Сфера применения чипа: блоки питания, в том числе для промышленных схем повышенной надёжности; схемы стабилизации импульсных блоков питания, цепи питания с небольшим выходным напряжением, цепи защиты.
