Microsemi совместно с ST разработает зарядное устройство для электромобилей

Корпорация Microsemi совместно с STMicroelectronics разработает зарядное устройство для электромобилей на основе PLC-драйвера. Модуль для питающего оборудования электромобилей с поддержкой связи «автомобиль-питающая сеть» (V2G), а также различных сетевых и прикладных протоколов, включает в себя линейный PLC-драйвер Le87501 производства Microsemi и СнК ST2100 STreamPlug от компании ST. Кроме того, в состав входит фирменный автомат состояний и событийно-управляемый цифровой контроллер питания. Также предусмотрена поддержка программного стека OpenV2G.

PLC-драйвер Le87501 основан на фирменной высокоскоростной и высоковольтной биполярной технологии производства, обеспечивающей отличными рабочими параметрами и способствующей экономии затрат по сравнению с аналогами. Для макета разработки ST специально выбрала СнК ST2100 STreamPlug, используемую в системах с высоким уровнем интеграции и большой вычислительной производительностью, например в домашних сетях (HAN), промышленном оборудовании, интеллектуальных сетях передачи энергии.

Это первая совместная разработка двух компаний, нацеленная на сегмент Интернета вещей. Дополнительные возможности устройства (голосовое управление) реализуются за счёт звуковых процессоров Microsemi Timberwolf. DSP-платформа Timberwolf позволяет Microsemi задействовать свой богатый опыт и лидерские позиции в сегменте голосовой связи.

Система-на-кристалле ST2100 STreamPlug, являющаяся, по словам разработчиков, первой в промышленности СнК интеллектуального шлюза, сочетает высокопроизводительную подсистему обработки со спецификацией PLC (передача данных по линиям питания), функции защиты и работы с периферией для поддержки гибридных сетей проводных и беспроводных стандартов, включая HomePlug AV и HomePlug Green PHY. СнК STreamPlug также содержит PLC-модем и аналоговый модуль сопряжения.

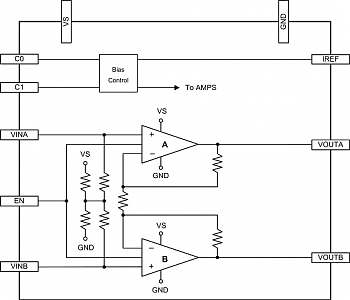

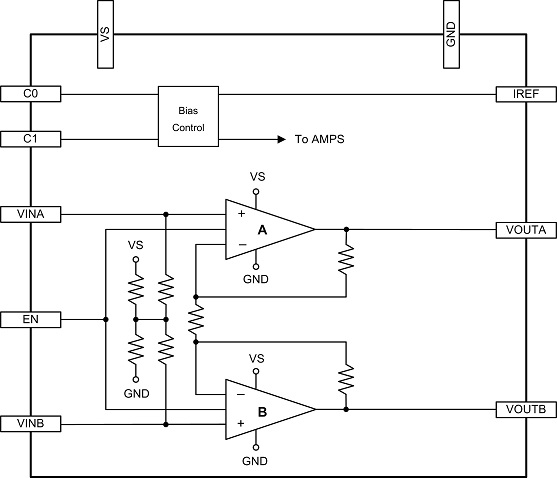

Компонент Le87501 – это одноканальный линейный драйвер, спроектированный для работы с системами HPAV2 (альянс HomePlug). При включении, схема может работать с полной, 80 и 90 %-ной мощностями. Драйвер также имеет «спящий» режим. Среди особенностей компонента 16-выводной корпус QFN с размерами 4 х 4 мм, режим маломощной работы, режим класса АВ, функция управления включением/выключением. Драйвер может работать с импедансом в диапазоне от 12 до 100 Ом и с частотой до 86 МГц.

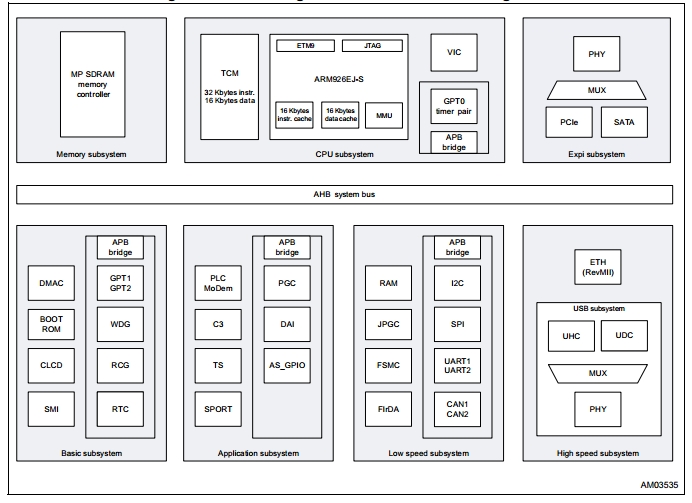

Компонент STreamPlug ST2100 – широкополосное решение для работы со стандартом PLC. СнК основана на мощном процессоре ARM926EJ-S (частота до 333 МГц), широко применяемом в системах с высокой вычислительной производительностью. Компонент оборудован блоком управления памятью (MMU), который позволил добиться совместимости с ОС Linux. Помимо этого, СнК включает кэш данных объёмом 16 КБ, кэш инструкций 32 КБ, возможности отладки (JTAG и Embedded Trace Macrocell (ETM).
