Контроллеры сенсорных экранов для промышленного применения

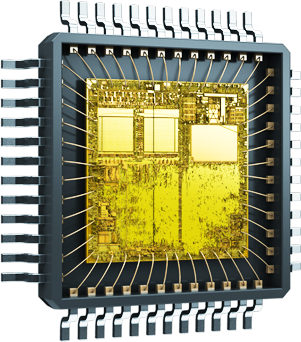

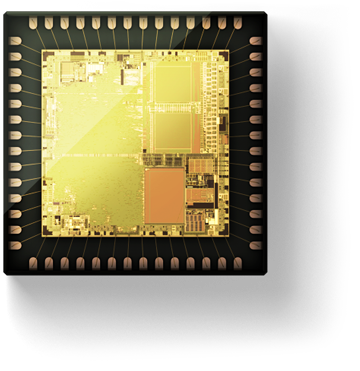

Atmel представила новое поколение контроллеров сенсорного экрана, сочетающих две проекционные сенсорные технологии для улучшения рабочих характеристик в неоптимальных условиях работы. Помимо применения в потребительских и автомобильных системах, семейство контроллеров maxTouch U позволит реализовать различные «мультитач»-функции в промышленных панелях управления.

Новейшие компоненты от Atmel, сочетающие передовые средства аналоговой и цифровой разработки, позволят реализовать возможность работы сенсорных панелей в условиях попадания влаги и грязи, возможность работы в перчатках, а также в условиях электромагнитных помех.

Контроллер mXT874U – это первый испытательный образец из нового семейства. Согласно даташиту, контроллер способен отслеживать нажатия при пятне контакта до 25-30 мм, поддерживает 1-мм стилус и прикосновения в перчатках с толщиной ткани до 3 мм. Компонент также не реагирует на присутствие влаги на поверхности дисплея.

Контроллеры сочетают работу с собственной и взаимной ёмкостями – это даёт ряд преимуществ. Собственная ёмкость нечувствительна к наличию влаги на дисплее и позволяет оградить область с взаимной ёмкостью для регистрации прикосновения. Прикосновение в перчатках на самом деле эквивалентно обычному, но с некоторым постоянным зазором между пальцем и поверхностью экрана (толщина ткани перчатки). Такое нажатие может быть считано за счёт собственной ёмкости.

Однако использование собственной ёмкости может приводить к ошибкам считывания, когда одновременно происходит прикосновение к нескольким точкам. Кроме того, собственная ёмкость чувствительна к электромагнитным помехам от ЖК-дисплея. Работа с взаимной ёмкостью позволяет точно отслеживать несколько нажатий и обеспечить устойчивостью к помехам. Но данный вариант чувствителен к наличию влаги и не позволяет работать в перчатках. Сочетание технологий позволяет взаимно исключить проблемы обоих подходов.

Несмотря на то, что первые компоненты семейства maxTouch U нацелены на потребительский и автомобильный секторы, промышленный рынок должен быть готов к технологии. Множество промышленных сенсорных панелей использует старые резистивные, акустические и инфракрасные технологии для решения указанных ранее задач. Однако данные технологии имеют ограничения относительно функций «мультитач», применимости различных жестов (например, «свайп»). Проекционная ёмкостная технология сенсорных панелей, взаимодействующая с собственной и взаимной ёмкостями, может стать отличным заделом на будущее.
