Микроконтроллеры с пониженным на 30 % энергопотреблением при рабочей частоте 1 МГц

Renesas выпустила линейку микроконтроллеров с высоким уровнем интеграции и значительным снижением энергопотребления. Разработчики утверждают, что новые компоненты RL78/I1D обеспечивают минимально возможным потреблением питания при работе на частоте 1 МГц. При этом микроконтроллеры предлагают полный набор встроенных функций аналоговой периферии.

Функции микроконтроллеров RL78/I1D оптимизированы для работы с детекторами, считывающими мельчайшие изменения в показаниях датчиков, чувствительных к дыму, газу, движению и вибрациям. Возможность использования функций таймеров, контроллера передачи данных (DTC), контроллера линии информации о событиях (ELC) и цепи работы с данными (DOC) для её обработки и передачи без участия центрального процессора позволяет ещё больше снизить энергопотребление во время прерывистых циклов работы (в пределах 30 %). В режиме пониженного потребления питания микроконтроллеры RL78/I1D имеют значительно меньший рабочий ток в сравнении с конкурирующими решениями. Выход из данного режима происходит очень быстро.

Линейка чипов RL78/I1D содержит операционные усилители с дифференциальными входами, 12-разрядный АЦП и компаратор. В одном чипе реализованы функции, необходимые для работы с датчиками. Функции DTC и ELC могут использоваться для активации датчиков, активации операционных усилителей, усиливающих сигналы датчиков, и для передачи результатов аналогово-цифрового преобразования. Цепь DOC сравнивает переданные результаты с пороговыми значениями для определения, нужно ли активировать центральный процессор. Данные функции работают без участия ЦП в режиме ожидания, что позволяет сократить потребление питания в таких устройствах, как детекторы дыма и газа, разбития стекла; системы безопасности (датчики присутствия человека).

Микроконтроллеры также динамически переключаются между режимами низкого энергопотребления и высокоскоростной работы в зависимости от состояния системы. В режиме энергосбережения при напряжении питания 1,8 – 3,6 В и частоте 1 МГц ток потребления составляет лишь 124 мкА (тип.). Выход из состояния энергосбережения происходит за 4 мкс. (макс.) при использовании встроенного тактового генератора с частотой 4 МГц в качестве основного тактирующего элемента.

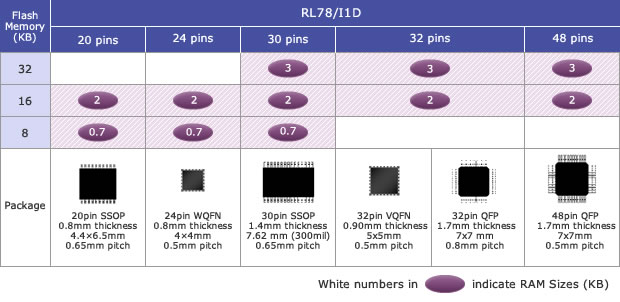

В зависимости от корпуса, в микроконтроллерах может быть до 4 операционных усилителей с дифференциальными входами (у каждого ОУ по двум входам и по одному выходу), до 17 каналов АЦП и 2 аналоговых компаратора. В линейку RL78/I1D входит 13 версий с числом выводов от 20 до 48 и с ёмкостью встроенной флэш-памяти 8, 16 или 32 КБ.
