LTC3111 синхронный комбинированный DC/DC-преобразователь с КПД 95% и низким уровнем помех

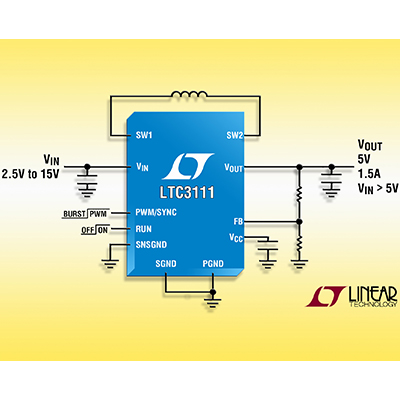

Linear Technology представила компонент LTC3111 – синхронный комбинированный DC/DC-преобразователь с выходным током до 1.5 А, способный работать с широким диапазоном источников входного напряжения, включая 1- и многоэлементные батареи, наборы суперконденсаторов и сетевые адаптеры питания. В зависимости от входного напряжения (в диапазоне 2.5-15 В) компонент может иметь на выходе стабилизированное напряжение, превосходящее, равное или ниже входного.

Комбинированная топология LTC3111 с низким уровнем шумов обеспечивает плавным переходом между режимами (повышения, понижения) без джиттера, что идеально подходит для использования компонента в РЧ схемах, а также других чувствительных к помехам цепях, где требуется постоянное выходное напряжение при изменяющемся напряжении на входе.

Во многих схемах использование комбинированного преобразователя вместо понижающего способствует значительному увеличению автономного времени работы при питании от батарей. Исходная частота переключения LTC3111 равна 800 кГц, однако компонент может синхронизироваться с внешним источником 600 кГц – 1.5 МГц. Фирменная комбинированная цепь ШИМ гарантирует низкий уровень помех и высокий КПД при минимизации размеров внешних компонентов. Сочетание малых размеров внешних компонентов и корпуса DFN или MSOP-16E (3 х 3 мм) ведёт к общей компактности решения.

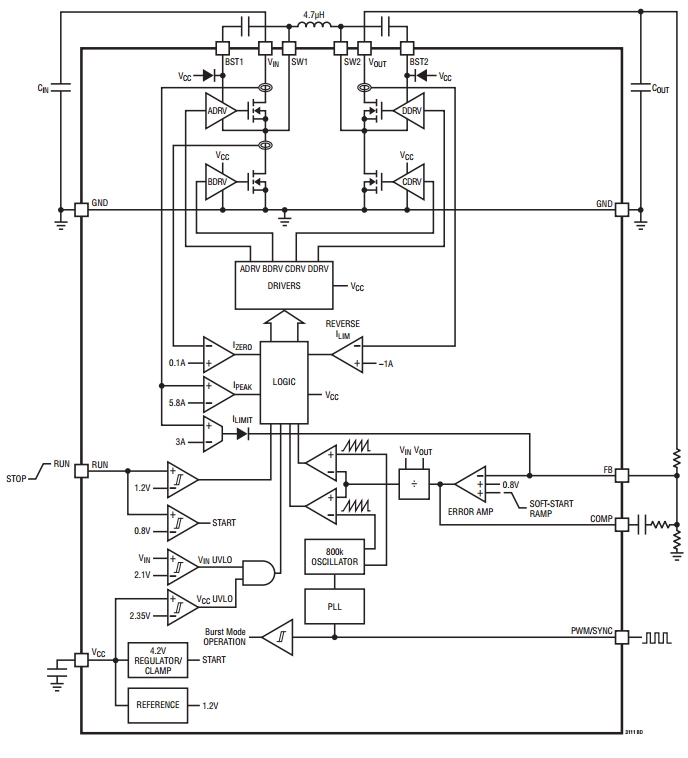

Преобразователь LTC3111 с КПД до 95% содержит 4 встроенных n-канальных MOSFET-ключа с низким сопротивлением Rds(ON) и одну катушку индуктивности. Предусмотрена работа в режиме микромощности, когда ток покоя снижается до 49 мкА, повышается эффективность работы при низком уровне нагрузки, дольше сохраняется заряд батареи. Для чувствительных к помехам схем данный режим может быть отключен. Компонент обладает функциями мягкого старта, защиты от перенапряжения, КЗ, перегрева и отключения выхода.

Версия LTC3111EDE выпускается в 14-выводном корпусе DFN с размерами 3 х 4 мм, версия LTC3111EMSE – в температурно-устойчивом корпусе MSOP с 16 выводами. Стоимость стартует с $3.50 и $3.60, соответственно за 1 компонент. Промышленные версии LTC3111IDE и LTC3111IMSE с гарантированной работой в диапазоне температур перехода от -40°C до 125°C имеют стоимости $3.85 и $3.96, соответственно. Высокотемпературные версии LTC3111HDE и LTC3111HMSE работают при температуре перехода от -40°C до 150°C, стоимость $4.16 и $4.21, соответственно. И наконец, версии повышенной надёжности LTC3111MPDE и LTC3111MPMSE гарантируют работу в диапазоне температуры перехода от -55°C до 150°C, стоимость от $10.40 и $10.69, соответственно за 1 шт. Все цены указаны для партий от 1 тыс. шт.
