DC/DC-преобразователь OKLP-X/35-W12-C с рабочим током до 35 А и КПД 94%

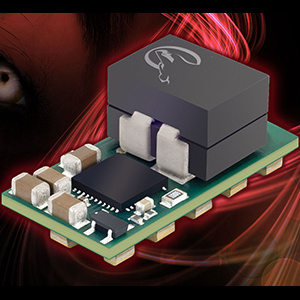

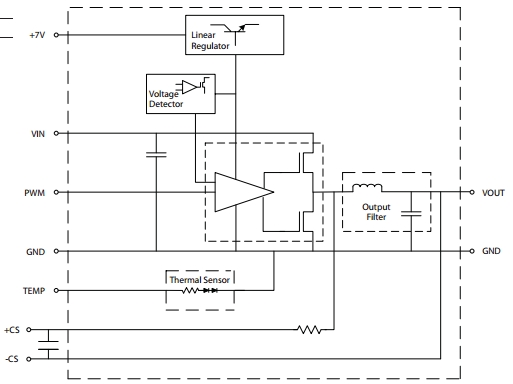

Murata анонсировала пополнение своей линейки продуктов OKLP "Power Block". В дополнение к недавно вышедшему 25-А решению компания предлагает питающий модуль OKLP-X/35-W12-C с рабочим током до 35 А. Новый концепт сочетает элементы дискретных POL-преобразователей и полноценных неизолированных понижающих преобразователей. По существу, модуль OKLP-X/35-W12-C является неизолированным понижающим преобразователем без ШИМ-контроллера.

Решение имеет размеры 25.4 х 12.7 х 11.1 мм. КПД преобразователя составляет 94%. Входное номинальное напряжение постоянного тока равно 12 В. Допускается разброс от 7 до 13.2 В. Новый метод проектирования «Power Block» в питающем модуле способствует тому, что инженеры добиваются самого высокого уровня КПД и мощности, а также плотности тока при работе с высокопроизводительными системами. При этом достигается экономия затрат по сравнению с другими методами проектирования. Модуль от Murata на базе единственного корпуса предлагает все необходимые компоненты для работы с питанием. Данные компоненты полностью испытаны, получены их температурные и динамические рабочие характеристики. Метод проектирования «Power Block» идеально подходит под современные «прожорливые» ПЛИС и специализированные ИС, а также вычислительные архитектуры. Многие аналоговые или цифровые ШИМ-контроллеры могут работать в связке с модулями "Power Block". Однако, максимальные преимущества достигаются при использовании преобразователей с 1-фазными цифровыми ШИМ-контроллерами ZSPM1035 от ZMDI.

Сочетание ZSPM1035 с 35-А модулем от Murata – это готовое, протестированное и оптимально настроенное решение POL-преобразователя. Проектировщики получают полный доступ к загрузке комплекта разработчика, включающего пошаговые инструкции и программный менеджер. Графический интерфейс Pink Power Designer от ZMDI позволяет осуществлять быструю настройку модуля, что способствует ускорению вывода решений на рынок. Цифровая управляющая цепь обеспечивает сверхбыстрыми переходными характеристиками, стабильностью и гибкостью. Выбор заранее настроенного контроллера ZMDI позволяет использовать до 4 различных диапазонов ёмкости выходных конденсаторов.

Для поддержки заказчиков уполномоченный дистрибьютор Mouser Electronics, распространяющий решения ZMDI и Murata Power Solutions, будет предоставлять контроллеры ZMDI, графический интерфейс, модули OKLP и макетные платы.

Стоимость решения для ОЕМ-партнёров составляет $8.00. Время доставки образцов со склада: от 12 до 14 недель.
