Модуль LSM9DS1 с 9 степенями свободны для определения положения и перемещения носимых устройств и мобильной электроники нового поколения

STMicroelectronics выпустила инновационный модуль с 9 степенями свободны для функций определения положения и перемещения в мобильной электронике нового поколения, а также в переносных портативных устройствах. Модуль LSM9DS1 (3.5 х 3 мм), обладающий расширенными возможностями и имеющий сниженное энергопотребление, позволяет реализовать контекстно-ориентированные схемы распознавания жестов, навигации внутри помещений, а также системы дополненной реальности. Малый размер и энергетическая эффективность модуля повышают комфортность использования носимых устройств, способствуют снижению веса и увеличению времени автономной работы при питании от батареи. Кроме этого, повышенное разрешение при определении местоположения увеличивает стабильность и точность работы таких устройств как «интеллектуальные» пульты дистанционного управления телевизором, игровые контроллеры, носимые на теле спортивные аксессуары и медицинские датчики.

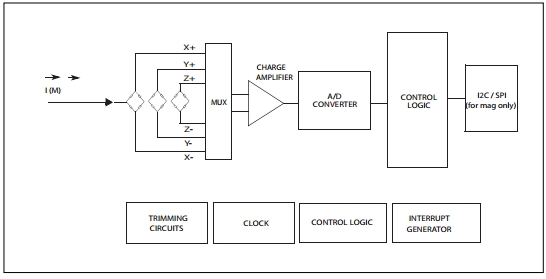

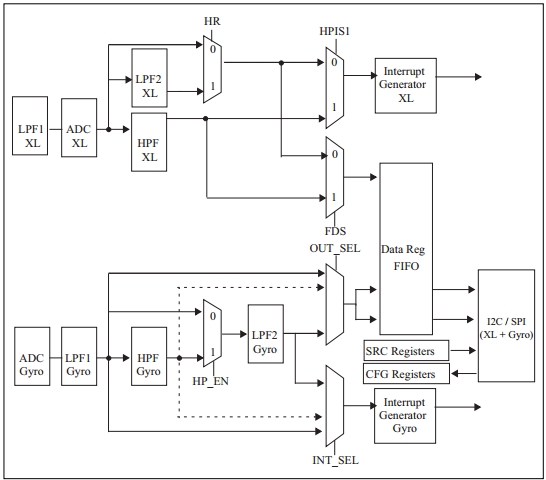

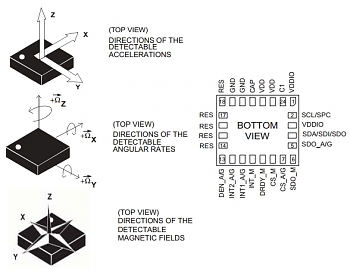

Модуль LSM9DS1 содержит 3-осный акселерометр, 3-осный гироскоп и 3-осный магнитометр – все элементы выполнены по передовой МЭМС технологии от ST. Датчики регистрируют линейное и угловое ускорение, а также силу магнитного поля, что обеспечивает необходимыми данными для определения положения и перемещения. Более того, данные компоненты интегрированы и синхронизированы таким образом, чтобы обеспечить считывание с 9 степенями свободы вместо предоставления отдельных несогласованных выходов данных. С другой стороны, каждый датчик может быть отключен индивидуально с возможностью автоматического выхода из спящего режима, что гарантирует интеллектуальное управление энергопотреблением.

Совместимость с семейством модулей инерциальных измерений LSM6 с 6 степенями свободы упрощает модернизацию либо масштабирование существующих схем. Устройства могут получить функции электронного компаса, возможность считывания магнитного поля и определения положения. Существующие схемы с датчиком LSM6 и дискретным магнитометром могут быть модернизированы при помощи нового модуля, что высвободит место на плате и упростит решения. По сравнению с предыдущими модулями с 9 степенями свободы в корпусах LGA с размерами 4 х 4 мм модуль LSM9DS1 имеет размеры 3.5 х 3 мм, экономя на плате более 5 кв. мм. Такое сокращение в сочетании с малой высотой корпуса (лишь 1 мм) важно для проектировщиков, стремящихся реализовать новые функции в смартфонах или желающих создавать новые инновационные решения с удобным для использования корпусом.

В то же время, благодаря новому техпроцессу модуль обеспечивает на 30% большим разрешением магнитометра и на 20% сниженным энергопотреблением. Передовая технология производства способствует значительному снижению смещения при нулевом ускорении (менее 0.1 g), а также уменьшению уровня помех гироскопа до 0.008 dps/√Hz при полной шкале. Данные улучшения гарантируют точное определение положения и перемещения в смартфонах, планшетах, контроллерах, портативных устройствах, «умных» очках. Новый техпроцесс позволяет сократить потребление питания – в режимах энергосбережения рабочий ток составляет лишь 2 мА.
