Гнездо из эластомера для мощных малогабаритных ИС

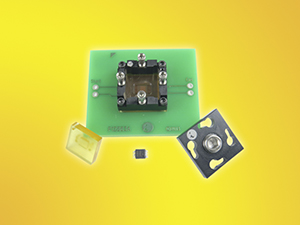

Ironwood Electronics недавно представила высококачественное гнездо, имеющее 10 выводов с шагом 0.5 мм и предназначенное для использования малогабаритных ИС. Гнездо SG-SOIC-3005 спроектировано под корпуса с размерами 3 х 3 х 1 мм и 5-мм выводами, имеет открытую снизу контактную площадку и поддерживает работу с частотой до 10 ГГц при уровне вносимых потерь менее 1 дБ.

Сопротивление контактов имеет типовое значение 10 мОм (на 1 вывод). Все выводы поддерживают работу с частотой до 10 ГГц. Гнездо монтируется на целевую печатную плату при помощи креплений (идущих в комплекте) без применения пайки. Монтажная площадь имеет минимальное значение в электронной промышленности. Это позволяет размещать катушки индуктивности, резисторы и развязывающие конденсаторы очень близко к чипу для настройки импеданса. Гнездо также оборудовано шарнирной крышкой с затягивающим болтом для ускорения замены чипов. Также решение имеет зажим для прижатия выводов корпусов QFP и индивидуальные для каждого вывода направляющие. Сжимающий механизм имеет жёсткий момент фиксации.

Гнёзда SG-SOIC-3005 оборудованы качественными низкоиндуктивными проводными соединениями с золотым напылением для связи между чипом и печатной платой. Рабочий температурный диапазон составляет -35 – +100 °C. Самоиндукция выводов равна 0.15 нГн, взаимоиндуктивность составляет 0.025 гН. Ёмкость на землю – 0.01 пФ. Допустимая сила тока на 1 вывод – 2 А.
