Низкопрофильный гибридный ответвитель с эффективными рабочими характеристиками

Дистрибьютор Richardson RFPD анонсировал доступность и поддержку новых гибридных ответвителей от Anaren.

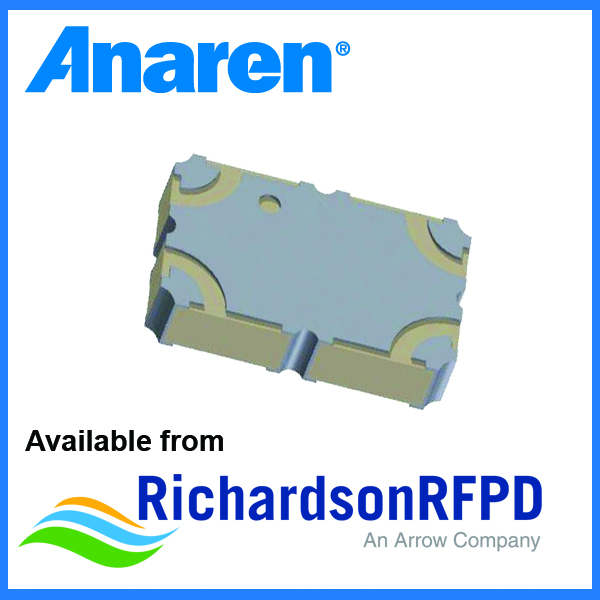

Низкопрофильный эффективный компонент X3C25F1-03S, относящийся к свежему пополнению семейства Xinger® III форм-фактора Femto, получил миниатюрный корпус с размерами 3 х 5 мм без ухудшения рабочих характеристик. Устройство спроектировано для использования в схемах малых сот, LTE и WIMAX, в малошумящих усилителях со сбалансированным потреблением мощности, в схемах распределения сигнала и прочих решениях, для которых требуется низкий уровень вносимых помех и жёсткий баланс фазы/амплитуды. Компонент может использоваться в схемах с мощностью до 25 Вт.

Ключевые особенности ответвителя: частотный диапазон от 2.3 до 2.7 ГГц, мощность до 25 Вт, изоляция до 26 дБ, вносимые помехи на уровне 0.15 дБ, КСВН 1.12:1, фаза 90º, амплитудный баланс +/-0.3 дБ, монтажная площадь 3.18 х 5.06 мм.

Новый компонент был подвержен строгим испытаниям. Производство ответвителя происходило с применением материалов, коэффициент температурного расширения которых совместим с материалами FR4, G-10, RF-35, RO4003 и полиамидом.
