LDO-стабилизатор с рабочими характеристиками 40 В и 2.1 А, а также развитыми средствами для мониторинга

Корпорация Linear Technology представила LDO-стабилизатор с рабочими характеристиками 40 В и 2.1 А, позволяющий осуществлять мониторинг тока и температуры с устанавливаемыми извне пороговыми значениями. Чип LT3086 позволяет программировать флаг статуса «питание в норме», осуществлять компенсацию падения напряжения в кабеле и упрощать параллельное включение компонентов.

Стабилизатор имеет входной диапазон напряжения 1.4-40 В. При помощи одного внешнего резистора задаётся выходное напряжение в диапазоне 0.4-32 В, падение напряжения составляет 330 мВ при токе 2.1 А. Компонент LT3086 имеет нестабильность выходного тока по нагрузке и по линии лишь 0.1%, вне зависимости от выходного напряжения. Опорный прецизионный источник тока 50 мкА с возможностью подстройки имеет точность ±1%, обеспечивая отклонение выходного напряжения до ±2%. Благодаря особенной архитектуре компонента стабилизация выходного напряжения, частотный диапазон, переходные характеристики и уровень шума (40 мкВ RMS) остаются независимыми от значения Vout.

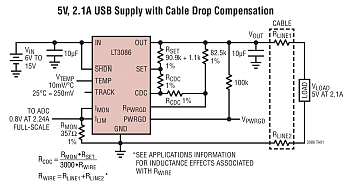

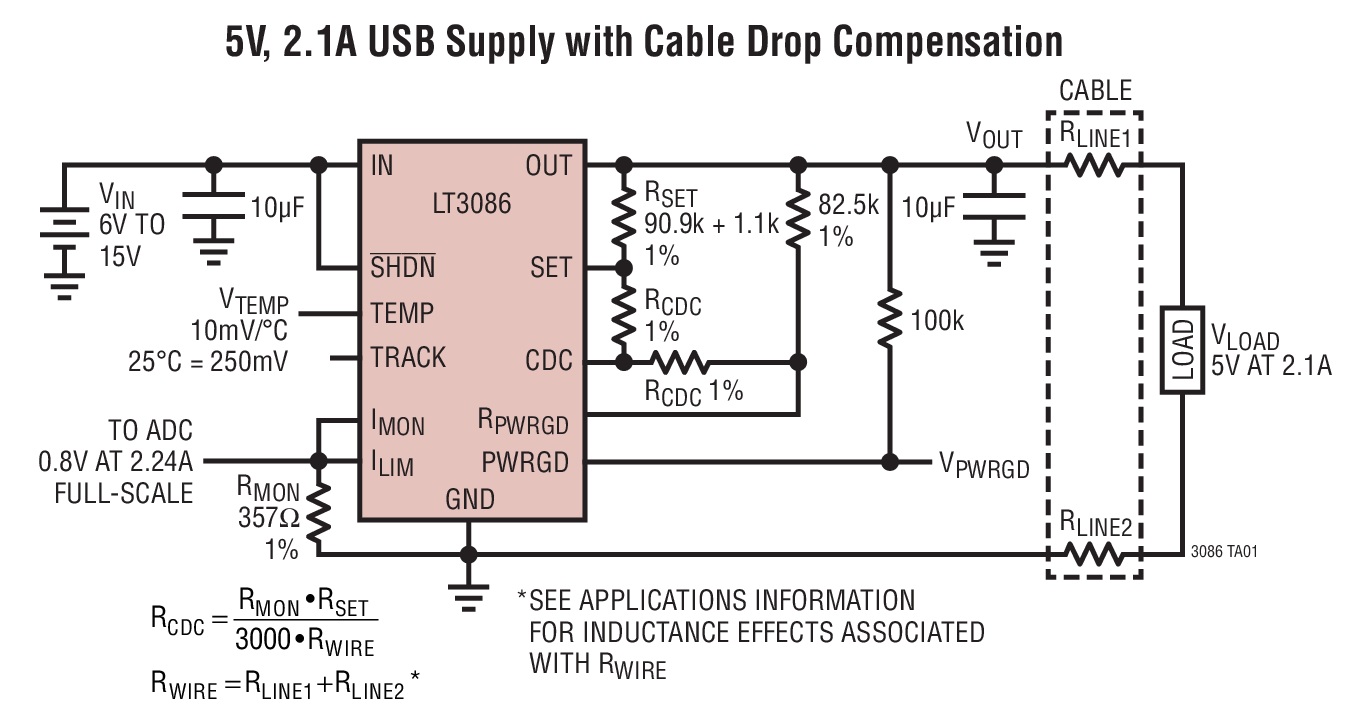

Инновационная цепь компонента позволяет включать параллельно несколько стабилизаторов LT3086s для работы с большим током и рассеиваемой теплотой без необходимости применения внешних балластных резисторов. Программируемая компенсация падения напряжения исключает ошибки стабилизации, вызванные обрывами связи с нагрузкой. Мониторинг выходного тока и температуры в дополнение к возможности программирования флага статуса «питание в норме» обеспечивают средствами наблюдения за системой и инструментами диагностики/отладки. В стабилизаторе предусмотрены цепи защиты от перегрева и сверхтока. Пороговые значения температуры и тока задаются извне. Защита от неправильной полярности подключения батареи и источника тока вносит дополнительный уровень надёжности в конечную систему.

Микросхема LT3086 выпускается в нескольких типах SMT-корпусов с улучшенными температурными характеристиками, включая низкопрофильный (0.75 мм) 16-выводной DFN (4 х 5 мм), 16-выводной TSSOP и 7-выводной DD-Pak. В любом исполнении рассеиваемая мощность составляет до 2 Вт, поэтому при поверхностном монтаже не требуется использование радиатора охлаждения. Стабилизатор также выпускается в 7-контактном силовом корпусе TO-220 с вертикальным монтажом на радиаторах охлаждения для работы при большей рассеиваемой мощности. Версии компонента E и I предназначены для работы с температурой перехода от -55°C до 125°C. Решение доступно для заказа партиями по 1 тыс. шт. при стоимости от $3 за версию E.
