LDO-стабилизатор с всесторонними средствами мониторинга, защиты и компенсации падения напряжения

Корпорация Linear Technology анонсировала компонент LT3086, являющийся пополнением семейства LDO+ и представляющий значительные функциональные улучшения по сравнению с предыдущими подобными устройствами. Линейный стабилизатор с рабочим напряжением 40 В и током 2.1 А обладает функцией мониторинга тока и температуры с внешним управлением пороговыми значениями данных показателей. Устройство предоставляет статус питания, компенсацию падения напряжения в кабеле и возможность простого параллельного включения. Источник опорного тока в семействе компонентов LT308x позволяет осуществлять стабилизацию независимо от выходного напряжения.

Стабилизатор LT3086 работает с диапазоном входного напряжения 1.4 – 40 В. При помощи одного резистора задаётся выходное напряжение от 0.4 до 32 В. Напряжение отпускания составляет лишь 330 мВ при токе 2.1 А. Компонент имеет нестабильность выходного тока по нагрузке и по сети, равную 0.1%, независимо от выходного напряжения. Прецизионный опорный источник тока 50 мкА имеет точность ±1%, обеспечивая разброс выходного напряжения в рамках ±2% при изменениях сетевого питания, нагрузки и температуры. Стабилизация выходного напряжения, частотный диапазон, переходные характеристики и уровень шума (40 мкВ RMS) остаются независимыми от выходного напряжения благодаря архитектуре повторителя напряжения.

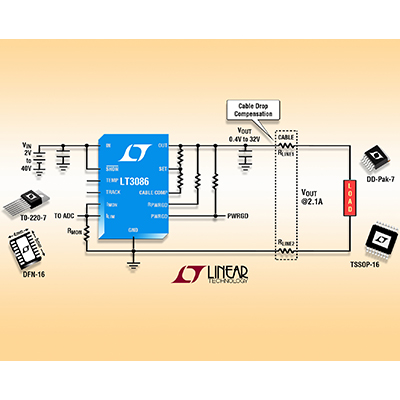

Уникальная встроенная цепь стабилизатора позволяет включать параллельно несколько одинаковых компонентов LT3086s для работы с более высоким током без необходимости использования внешних балластных резисторов. Программируемая компенсация падения напряжения в кабеле исключает ошибки стабилизации, вызванные обрывами канала нагрузки. Возможность мониторинга тока и температуры в дополнение к флагу статуса питания с настраиваемым порогом обеспечивает диагностическими и отладочными функциями. Предусмотрены цепи защиты от перегрева и сверхтока. Пороговые значения температуры и тока можно задавать извне. Защита от обратного тока и неправильной полярности подключения батареи добавляет надёжности в схему.

Компонент LT3086 предлагается в нескольких SMT-корпусах с улучшенными температурными характеристиками: в 16-выводном низкопрофильном (0.75 мм) корпусе DFN с размерами 4 х 5 мм, 16- выводном корпусе TSSOP и 7-выводном - DD-Pak. Все указанные версии рассеивают до 2 Вт мощности и не требуют использования радиатора охлаждения. Компонент LT3086 также доступен в 7-контактном силовом корпусе TO-220 с вертикальным монтажом и радиаторами для работы с большей рассеиваемой мощностью. Версии E и I работают при температуре полупроводникового перехода в диапазоне от 40°C до +125°C. Версия MP – от -55°C до +125°C. Компоненты доступны для заказа со складов партиями от 1 тыс. шт. при стоимости от $3.30 (за версию E).
