Светодиодный драйвер, оптимизированный для использования в схемах ламп с диммерами

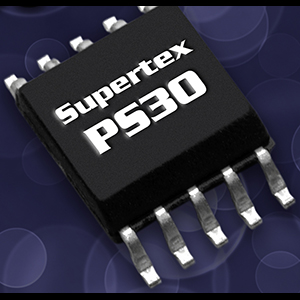

Supertex представила компонент PS30 – светодиодный драйвер с постоянным рабочим циклом и частотой 67 кГц, оптимизированный для использования в схемах ламп с функциями диммера и обеспечивающий высокий уровень коррекции коэффициента мощности. Чип PS30 предназначен для управления силовым преобразователем с 1 катушкой и 1 ключом (обратноходовым для изолированных версий и вольтодобавочным – для неизолированных) при питании непосредственно от сети переменного тока (110 либо 220 В) и мощности до 20 Вт. Демонстрационная плата PS30DB1 работает с мощностью до 6.3 Вт и достигает 93-% коррекции коэффициента мощности и 81-% КПД с точностью по току, равной ±4%.

Компонент PS30 реализует функцию диммера различных типов, в том числе для микропроцессорного управления. Драйвер работает с 10-В шунтирующим регулятором от сглаживающего фильтра модуля питания, упрощая схему за счёт исключения компонентов для обратной связи и оптопары, типичных для изолированных решений. Чип минимизирует изменения яркости, вызванные наводками, а также защищает от обрыва цепи и перенапряжения.

Две уникальные особенности заявлены в новом решении. Чип спроектирован для реализации более простой и дешёвой схемы без обратной связи. Потенциальное ограничение такой схемы в том, что работа выходного регулятора подвержена некоторым отклонениям в амплитуде тока по мере выпуска новых компонентов. В чипе PS30 применена фирменная технология управления, значительно сокращающая подобные отклонения. Помимо этого, драйвер снабжён цепями димминга, гарантирующими корректную работу с различными симисторными схемами. Для исключения неравномерности зажигания и эффекта мерцания чип управляет временными задержками в силовом каскаде и включением вспомогательной нагрузки. Цепи устройства обеспечивают стабильную работу во время легких нагрузок и чёткие средства определения начальной точки при переходе фазы через нулевое значение.
