LTC3615 и LTC3615-1 синхронные понижающие стабилизаторы для схем с постоянной частотой и токовым переключением

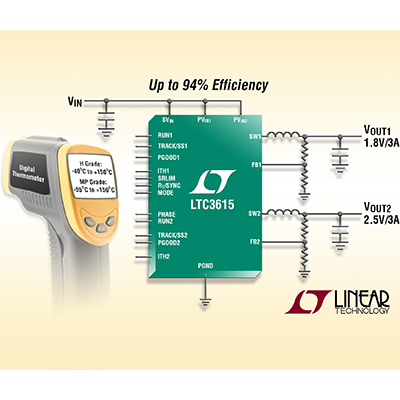

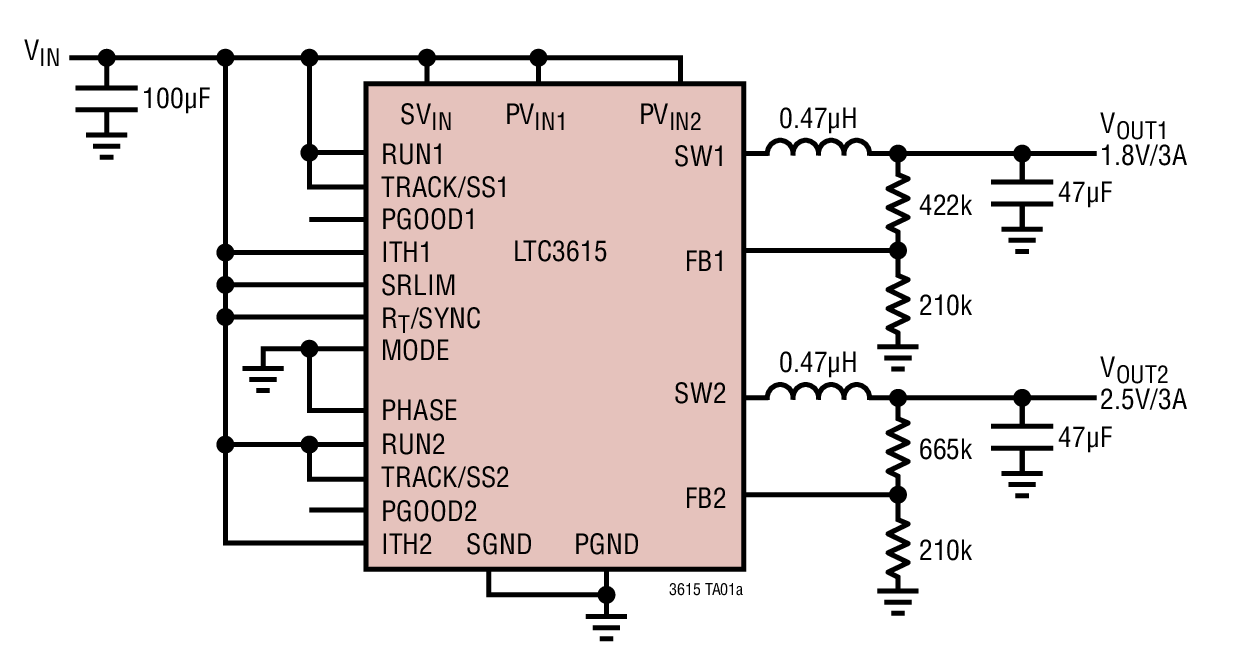

Linear Technology представляет новые высоконадёжные версии компонентов LTC3615 и LTC3615-1 категорий H и MP (военное назначение), представляющих синхронные понижающие стабилизаторы, работающие на постоянной частоте 4 МГц и имеющие схему токового переключения. Малое сопротивление встроенных ключей позволяет компоненту LTC3615 выдавать непрерывный ток до 3 А на каждый канал. Малое падение напряжения позволяет достичь на выходе от 0.6 В до нескольких мВ ниже входного уровня Vin. Стабилизатор LTC3615 работает при входном напряжении в диапазоне от 2.25 до 5.5 В, что идеально для использования компонента в схемах с ионно-литиевыми аккумуляторами типа «таблетка», а также со вспомогательными шинами 3.3 и 5 В. Частота переключения задаётся в диапазоне 400 кГц – 4 МГц, позволяя использовать небольшие и недорогие конденсаторы и катушки индуктивности. Чип LTC3615 предлагает на выбор сдвиг фазы между каналами 0°/90°/180°, чип LTC3615-1 - 140°/180°. Сочетание высокой частоты переключения и корпуса QFN-24 (4 х 4 мм) либо TSSOP-24 с улучшенными температурными характеристиками обеспечивает компактное решение для схем с током до 3 А.

В стабилизаторе LTC3615 используются встроенные ключи с сопротивлением Rds(on) лишь 55 и 75 мОм и КПД до 94%. Режим микромощности сокращает ток покоя до 130 мкА, максимизируя как эффективность работы с малыми нагрузками, так и время автономной работы при питании от батарей. Подстройка режима микромощности позволяет проектировщикам оптимизировать эффективность работы при малых нагрузках. Для схем, требующих минимального уровня помех, чип LTC3615 может быть включен в схеме с пропуском импульсов, либо в принудительном непрерывном режиме, что сокращает уровень шумов и потенциальных радиочастотных наводок. Возможность настройки скорости переключения также способствует исключению потенциальных проблем с помехами. Выбор сдвига фазы между каналами сводит к минимуму входные и выходные пульсации тока. Стабилизатор LTC3615 имеет входы для трекинга и для режима памяти DDR, в котором устройство может работать с током ±1.5 A. К дополнительным возможностям относятся: опциональное активное позиционирование напряжения (AVP), наблюдение за сигналом «питание в норме», функция внешней синхронизации и температурная защита.

Стабилизаторы LTC3615 и LTC3615-1 выпускаются в корпусе QFN-24 (4 х 4 мм) и 24-выводном TSSOP с улучшенными температурными характеристиками. Версии чипов повышенной надёжности (категория H) гарантированно работают в диапазоне температур перехода от -40°C до 150°C и имеют стоимость $5 (QFN-24) и $5.35 (TSSOP) при заказе от 1 тыс. шт. Военная версия (MP) работает при температуре перехода от -55°C до 150°C и имеет стоимость $12.55 и $13.00, соответственно, при заказе от 1 тыс. шт. Все компоненты доступны для заказа со склада.
