Твердотельное реле мощности от IXYS с рабочим током 5 А и напряжением 500 В

Компания IXYS Integrated Circuits Division (ICD), являющаяся подразделением корпорации IXYS, выпустила твердотельное реле мощности CPC1968J. Согласно разработчику, новое устройство представляет из себя 1-полюсное нормально разомкнутое (1-Form-A) твердотельное реле с рабочим током нагрузки до 5 А.

Технология оптической связи MOSFET-ключей позволяет реле CPC1968J достичь среднеквадратичного напряжения изоляции вход/выход, равного 2.5 кВ. Выходная цепь выполнена на эффективных MOSFET-ключах с использованием патентованной IXYS архитектуры и технологии OptoMOS.

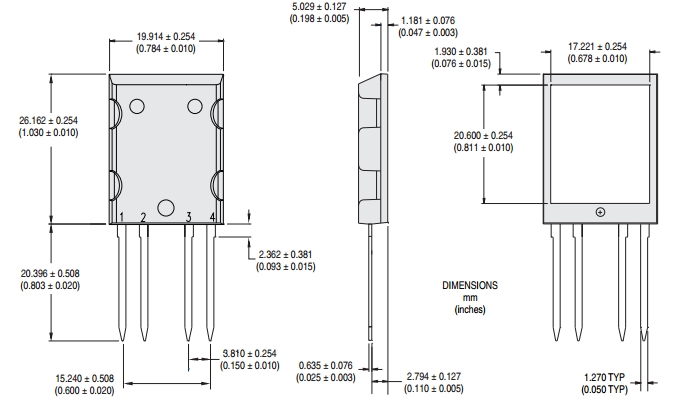

Реле CPC1968J обеспечивает наименьшим сопротивлением в семействе устройств с номинальным напряжением нагрузки в 400 В и выше. Сочетание малого сопротивления, высокого тока и напряжения нагрузки делает данное реле пригодным для ряда высокопроизводительных коммутирующих схем медицинского оборудования, систем промышленного управления, электронных переключателей и инструментов. Уникальный компактный корпус ISOPLUS-264, впервые применённый IXYS, позволяет достичь максимальных показателей тока нагрузки и мощности. Размеры корпуса 19.9 х 26.2 х 5 мм, вес – 7.1 г.

В корпусе ISOPLUS-264 силовые полупроводниковые устройства монтируются на подложку Direct Copper Bond (DCB) для максимизации коммутируемой мощности. Данная DCB-керамика, используемая также в мощных силовых модулях, обеспечивает не только изоляцией в 2.5 кВ, но и очень низким температурным сопротивлением 0.3 °C/Вт.

Реле CPC1968 выпускается серийными партиями.
