Термопластичный линейный актуатор с диапазоном перемещения 200 мм

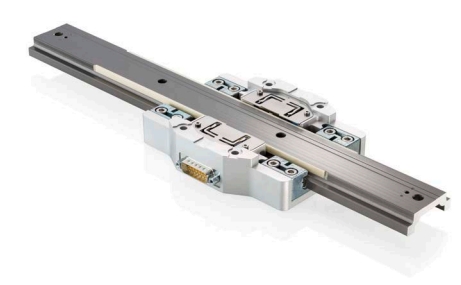

Компанией Physik Instrumente недавно был представлен линейный актуатор U-264KSPA – это новый привод с автоблокировкой, оптимизированный под массовый выпуск за счёт использования термопластика.

Устройство U-264KSPA имеет диапазон перемещения 200 мм при минимальном шаговом движении, равном 6 мкм. Датчик линейных перемещений с разрешением 0.6 мкм гарантирует надёжное управление положением и обеспечивает точность повторения действий. Технология привода PILine с ультразвуковыми пьезо-двигателями позволяет достичь максимальной силы в 6 Н.

Линейные приводы PILine позволяют избавиться от классических сочетаний поворотного двигателя/зубчатых колес/ходового винта с их механической сложностью в пользу удешевления и повышения надёжности. Встроенная часть ультразвукового пьезо-двигателя выполнена из предварительно напряжённой пьезокерамики для взаимодействия с бегунком, перемещающимся по направляющим посредством связывающего элемента. Пьезоэлемент возбуждается высокочастотными колебаниями, вызывающими движение бегунка.

Поскольку пьезодвигатели автоматически блокируются во время простоя, не происходит рассеивание теплоты, при этом можно отказаться от таких компонентов как тормозящие устройства и редукторы. Актуатор U-264KSPA гарантирует стабильное позиционирование. Пьезокерамика обеспечивает жёсткой конструкцией, прямой связью и быстрым откликом, позволяя добиться высокой динамики старта и остановки движения бегунка.

Предварительное напряжение пьезокерамических актуаторов гарантирует автоматическую блокировку привода во время бездействия и при выключенном питании. В результате, устройство не потребляет энергии, не нагревается и удерживает стабильное механическое положение.
