Texas Instruments представляет интегрированный драйвер шагового двигателя

Texas Instruments (TI) анонсировала свой первый интегрированный предрайвер шагового двигателя, дополняющий фирменную коллекцию драйверов. Согласно разработчику, чип DRV8711 обладает обширными возможностями настройки, имея лучший в данном классе микрошаговый индексатор. Также компонент имеет функцию обнаружения остановки и развитые средства регулирования тока, что способствует легкой и эффективной настройке любого двигателя.

Шаговый двигатель управляется внешними MOSFET-транзисторами для реализации максимального рассеивания теплоты и на 20% большего выходного тока по сравнению с ближайшими конкурирующими решениями. Это позволяет проектировщикам тонко настраивать свои схемы. Предрайвер шагового двигателя создан для промышленных систем, включая ткацкое оборудование, системы видеонаблюдения, банкоматы, роботы, офисную технику и концертное освещение.

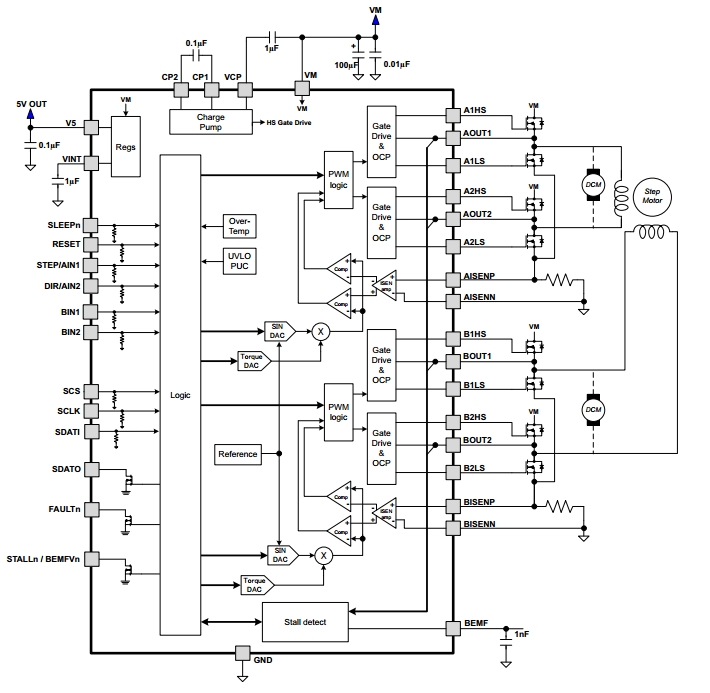

Чип DRV8711 имеет драйвер затвора, поддерживающий ток истока до 200 мА и втекающий ток до 400 мА с регулируемыми параметрами скорости нарастания, затухания и длительности импульсов в соответствии с целевой схемой. Компонент управляет внешним n-канальным MOSFET-ключом со встроенным генератором подкачки заряда, что способствует удешевлению решения и обеспечивает различными опциями при проектировании. Предрайвер работает с шаговым двигателем за счёт интегированного микрошагового индексатора с делением до 1/256 шага. Адаптивная регулировка длительности гасящего импульса и различные режимы затухания тока (включая медленное, быстрое и смешанное, а также автоматическое смешанное затухание) обеспечивают оптимизацию работы двигателей.

Проектировщики легко определят условия режима торможения за счёт встроенной функции обнаружения остановки. Также возможна обработка сигнала с опционального выхода противо-ЭДС и выработка корректирующего действия за счёт внешнего контроллера. Это позволяет минимизировать возмущение при остановке двигателя. Наличие интерфейса SPI позволяет заказчикам для упрощения схемы программировать выходной ток, микрошаговый режим, режим затухания тока и обнаружение остановки. Для надёжной работы и защиты системы предусмотрены функции ограничения сверхтока, перегрева, реализована функция блокировки при недостатке напряжения.

Для ознакомления с работой нового решения доступна оценочная плата DRV8711EVM. Данный модуль включает маломощный микроконтроллер MSP430F2617 и внешние мощные MOSFET-ключи NexFET. Плата выдает до 52 В, взаимодействие с микроконтроллером MSP430F2617 осуществляется в графическом интерфейсе посредством шины USB. Также в комплект входит шаговый двигатель.

Чип DRV8711 выпускается в 38-выводном корпусе HTSSOP PowerPad с теплоотводящей площадкой. Розничная цена компонента составляет 2.75 долл. США при заказе партий от 1 тыс. шт.
