Чип для схем беспроводного питания упрощает разработку станций зарядки стандарта Qi

Texas Instruments (TI) выпустила новое поколение решений для беспроводного питания с поддержкой спецификации WPC 1.1. При использовании передатчика bq500212A требуется в 3 раза меньше компонентов по сравнению с конкурирующими решениями. Устройство также позволит проектировщикам быстро выводить на рынок панели или станции для беспроводной зарядки, совместимые со стандартом Qi и способные работать от порта USB либо 5-В адаптера питания.

Чем больше зарядных станций стандарта Qi будет выходить на рынок, тем более длительное время автономной работы мобильных потребительских устройств смогут обеспечить их владельцы. В таких устройствах, как часы AGENT Smartwatch (появившихся благодаря сообществу Kickstarter) используются компоненты серии TI bqTESLA: передатчик bq500212A и приёмник bq51050B.

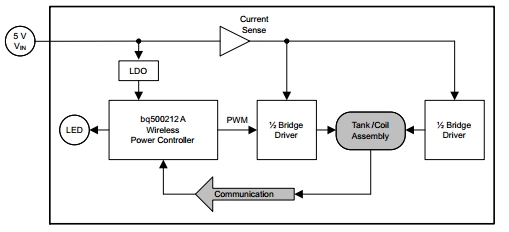

Согласно разработчику, с чипом bq500212A используется лишь 5 компонентов, включая 2 ИМС силового каскада CSD97376. При этом в подобных решениях конкурентов может использоваться до 15 компонентов. Фирменная технология Dynamic Power Limit (динамическое ограничение питания) позволяет передатчику работать либо от USB-порта, либо от маломощного адаптера питания. Режим ожидания гарантирует потребление менее 100 мВт при отсутствии приёмника на панели зарядки и менее 50 мВт после полной зарядки устройства.

Схема цепи с гибридным конденсатором, по заявлению TI, значительно сокращает затраты при производстве системы. При этом одновременно используются конденсаторы типов X7R и COG. Функция обнаружения устройств, заявленная в спецификации WPC1.1, является стандартной для компонента bq500212A. Данный чип имеет улучшенный алгоритм определения, обладающий большей точностью.

Беспроводной передатчик питания bq500212A выпускается в 48-выводном корпусе QFN с размерами 7 х 7 мм и имеет рекомендуемую розничную стоимость 2.78 долл. США (партии от 1 тыс. шт.). Компонент доступен для заказов серийными партиями у разработчика и авторизованных дистрибьюторов по всему миру.
