Микросхемы переключателей с высокой линейностью и коммутируемой мощностью до 30 Вт

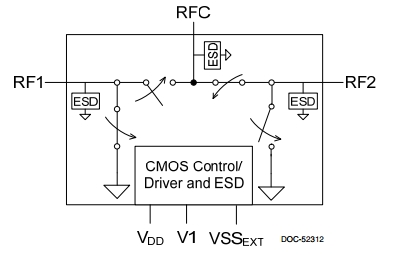

Корпорация Peregrine Semiconductor представила однополюсные двухпозиционные переключатели PE42820 и PE42821 для беспроводных схем большой мощности. Компоненты PE42820/821 идеальны для набора фильтров в цепях передачи/приёма и для переключения диапазона антенны в мощных РЧ системах: сетевом оборудовании и наземных мобильных радиостанциях, используемых в общественной безопасности и военной среде. Peregrine утверждает, что её новые переключатели обеспечат беспрецедентным сочетанием высокой коммутируемой мощности и отличными показателями линейности. При этом используемый интегрированный подход способствует сокращению монтажной площади, энергопотребления, упрощению проектирования по сравнению с использованием традиционных дискретных решений.

Новые микросхемы переключателей важны при замене таких дискретных решений как pin-диоды, используемые в мобильных наземных радиостанциях (LMR), механических реле в сетях малых сот LTE и распределенных антенных системах. Дискретные компоненты не могут работать с высокими мощностью и линейностью, что необходимо для поддержки широких частотных диапазонов, требуемых при конвергенции LMR- и LTE-систем. В отличие от дискретных элементов, микросхемы переключателей PE42820/821 имеют коммутируемую мощность до 30 Вт, обладая отличными показателями линейности на всём диапазоне рабочих частот от 30 МГц до 2.7 ГГц. Такое сочетание характеристик, полученных благодаря технологиям UltraCMOS и HaRP, способствует повышению качества сигнала и покрытия в мощных РЧ системах.

Кроме того, за счёт интегрированного подхода Peregrine удалось реализовать гибкое управление напряжением без использования дополнительных внешних цепей. Это ведёт к сокращению спецификации, экономии места на плате и снижению энергопотребления, упрощению схемы и повышению времени надёжной эксплуатации.

«Растущая сложность реализации поддержки дополнительных частотных диапазонов в мощных беспроводных схемах вызывает необходимость нового подхода при проектировании схем, – отмечает Марк Шрепферман, директор по системам связи и промышленным производственным линиям в Peregrine, – Дискретные решения с pin-диодами и механическими реле не могут обеспечить требуемой линейностью при работе с технологией LTE, хотя по размерам, стоимости и производительности они вполне подходят для мощных беспроводных систем. Наш подход в использовании надёжного монолитного решения позволяет решить данную задачу, а заказчики получают возможность поддерживать свои схемы в актуальном состоянии при реализации работы с дополнительными частотными полосами».

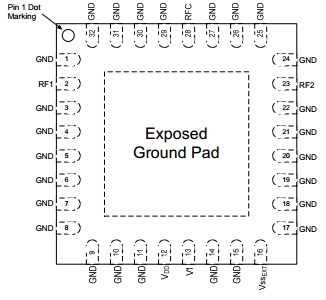

Помимо высокой линейности (82 дБм IIP3 @ 850 МГц; 76 дБм IIP3 @ 2.7 ГГц), переключатели PE42820 и PE42821 обладают низкими вносимыми потерями (0.35 с 30 МГц-1 ГГц; 0.2 с 1-2 ГГц и 0.8 с 2-2.7 ГГц), а также отличной устойчивостью к электростатическому разряду – 1.5 кВ на всех выводах. Новые компоненты работают с широким диапазоном напряжения (2.3-5.5 В). Чип PE42821 совместим по выводам с компонентом PE42820, обладающим более скоростным показателем переключения - 6 мкс. Переключатели PE42820/821 выпускаются в 32-выводных корпусах QFN с размерами 5 х 5 мм, соответствующих нормам RoHS.
