Контроллер концентратора USB 3.0 способствуют увеличению числа USB-портов в устройствах

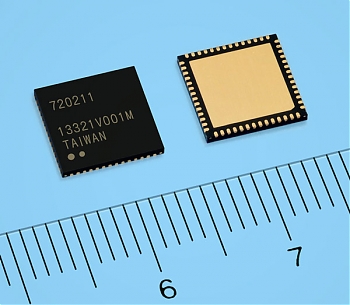

Компания Renesas Electronics выпустила новый контроллер концентратора USB 3.0 со сдвоенным портом. Чип μPD720211 имеет гибкую схему расширения для реализации связи по стандарту USB 3.0 в цифровых устройствах: ПК, планшетах, цифровых телевизорах и прочей периферии, совместимой с данной спецификацией.

Добавив новый 2-портовый концентратор контроллера в линейку устройств наряду с 4-портовым контроллером USB 3.0 μPD720210, компания расширяет возможности проектировщиков при разработке компьютеров, планшетов, мониторов, док-станций и цифровых телевизоров.

Выпуск 2-портового контроллера способствует поддержке более компактных решений с меньшей стоимостью при реализации возможности подключения устройств по спецификации USB 3.0, что актуально в свете увеличения количества и производительности периферии с данным стандартом на электронном рынке. Двухпортовый контроллер концентратора выпускается в корпусе QFN. Он содержит понижающий напряжение регулятор, идентичный тому, что используется в существующих контроллерах. Помимо этого, устройство имеет периферийные компоненты, необходимые для ускоренной зарядки планшетов, смартфонов и т.п.

В дополнение, 2-портовый контроллер концентратора обладает низким энергопотреблением, приблизительно 5 мВт в маломощном режиме и около 350 мВт во время активной работы. Стандарт USB 3.0, допускающий десятикратное увеличение скорости передачи (до 480 Мбит/с), появился в соответствии со спросом на более скоростные интерфейсы для передачи больших объёмов мультимедийных данных. Чипсеты со встроенным хост-контроллером USB 3.0 способствовали распространению данного стандарта во внешних устройствах.

В соответствии со спецификациям современных ПК растёт необходимость в большем количестве портов USB 3.0 при минимальных затратах. Кроме того, в случае встраиваемых в ПК схем, необходимо достичь низкого энергопотребления и удобства монтажа на небольших печатных платах. Renesas разработала новый 2-портовый чип μPD720211 в соответствии со спросом на компактный контроллер концентратора. Компонент выполнен в небольшом корпусе с интегрированными функциями периферии для экономии места на плате.

Одной из проблем является то, что качество электрических сигналов ухудшается по мере увеличения расстояния между портами хост-контроллера, встроенного в чипсет, и разъёма, функционирующего в качестве приёмника USB-устройства. Новый 2-портовый контроллер концентратора μPD720211 решает данную задачу за счёт интеграции канала от портов к USB-разъёмам.
