Комплект с адаптером мезонинной платы ПЛИС для прототипирования схем Virtex 7

Компания Pro Design впервые представила комплект с адаптером мезонинной платы ПЛИС (FMC) для своего фирменного семейства решений proFPGA, используемых в прототипировании. Свежее решение призвано расширить сферу применимости специализированных ИМС proFPGA, а также прототипируемых СнК.

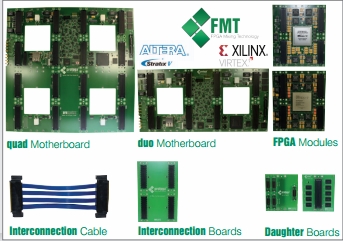

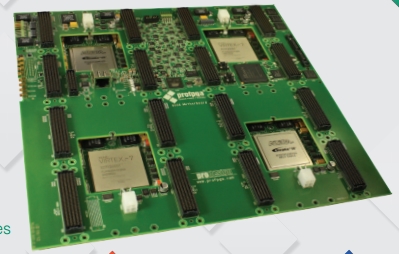

Серия продуктов proFPGA включает материнскую плату, различные типы ПЛИС со свежей технологией Virtex 7, разнообразные дочерние платы и всесторонние программные решения. Разработчик позиционирует платы как высокопроизводительное решение на базе ПЛИС с конкурентной стоимостью. Продукт нацелен на прототипирование СнК и специализированных ИМС, системной интеграции в реальном времени и предварительной разработки ПО с целью ускорения вывода решений на рынок.

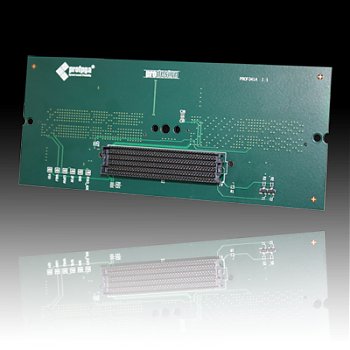

Новый комплект содержит адаптер мезонинной платы ПЛИС, плату интерфейса и обработки изображения, платы интерфейса USB 3.0 либо любой другой совместимой дочерней карты на основе стандарта FMC в сочетании с решением для прототипирования на базе ПЛИС из серии proFPGA. Адаптер мезонинной платы ПЛИС может быть легко подключен к интерфейсам расширения систем proFPGA, представляя разъём с большим количеством выводов (HPC), совместимый со стандартом FMC. Адаптер предоставляет 116 сигналов банка А, 44 сигнала банка В, 2 дифференциальных однонаправленных сигнала clk, 2 дифференциальных двунаправленных сигнала clk, 2 дифференциальных сигнала REFCLK для трансиверов MGT, 10 дифференциальных сигналов трансиверов MGT.

Новый комплект также содержит несущую плату FMC с 2 кабелями для высокоскоростной связи. При помощи них осуществляется взаимодействие несущей платы (например, Zynq-7000 AP SoC ZC702 от Xillinx) с системой для прототипирования proFPGA. Таким образом, предоставляется возможность легко адаптировать оценочные платы либо платы разработки к системе прототипирования для увеличения ёмкости, добавления дополнительных интерфейсов или для адаптации компонентов и программ, исполняющихся в системе платы.

Адаптер несущей платы proFPGA FMC занимает один слот расширения, предоставляя разъёмы 2 x proFPGA, 1 x FMC HPC, 40 разъёмов MMCX под сигналы трансиверов MGT, 4 разъёма MMCX под сигналы MGT REFCLK и 1 устройство разделения порта для генерирования напряжения Vio сигналов банка В.
