Новые решения для замены внутренних таймеров микроконтроллеров

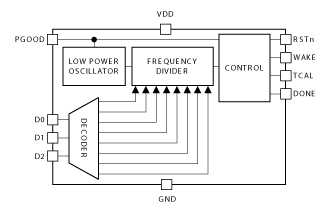

Компания Texas Instruments недавно представила 2 программируемых системных таймера, способных значительно снизить энергопотребление систем в режиме ожидания. Компоненты: TPL5000 с контрольным таймером и TPL5100 с драйвером МОП-транзистора – потребляют лишь 30 нА. Компоненты заменяют встроенные таймеры микроконтроллеров, поддерживая возможность работы в режиме ожидания с минимальным энергопотреблением.

Новые таймеры предназначены для широкого ряда аккумулирующих энергию систем и питающихся от батарей устройств, включая дымоизвещатели, датчики газа, интеллектуальные ценовые ярлыки, датчики присутствия, камеры систем безопасности, дверные замки, узлы беспроводных датчиков и регистраторы данных. В данных системах режим ожидания с минимальным потреблением питания активен большую часть времени. В данном случае энергопотребление внутреннего таймера микроконтроллера составляет основную часть от общего потребления питания. Электронные компоненты TPL5000 и TPL5100 потребляют значительно меньше питания по сравнению с внутренними таймерами, поэтому они способствуют снижению общего энергопотребления и продлению времени автономной работы систем.

Доступны оценочные модули, позволяющие проектировщикам настраивать таймеры TPL5000 и TPL5100 и замерять уровень энергопотребления. Модули подключаются напрямую к микроконтроллерам MSP430, Tiva C и 2000 Piccolo для возможности тестирования их контрольных таймеров и циклов энергопотребления. Также доступны IBIS-модели новых компонентов для проверки сигнальной целостности. Устройства TPL5000 и TPL5100 выпускаются в 10-контактных корпусах VSSOP с размерами 3х5 мм.
