Радиочастотный переключатель для улучшения работы широкополосных кабельных систем

Корпорация Peregrine Semiconductor выпустила 75-омный РЧ переключатель для широкополосных кабельных систем. Выполненный по фирменным технологиям UltraCMOS™ и HaRP™ однополюсный двухпозиционный переключатель PE42720 обладает высокой линейностью, лидирующими показателями изоляции, обеспечивает отличной проходимостью видеосигналов и поддерживает большую пропускную способность. Устройство может использоваться в блоках подключения кабельных модемов, мультисервисных головных станциях, оптических трансиверах кабельного телевидения, концентраторах и терминалах ВОЛС, модулях усиления в сетях кабельного ТВ.

Переключатель PE42720 поддерживает повышенную пропускную способность в соответствии с тенденцией перехода промышленности к технологии DOCSIS 3.1. Высокая линейность сводит к минимуму искажения в кабельных сетях для поддержки новых схем модуляции, таких как 4096-QAM. Высокая изоляции между РЧ портами минимизирует нежелательную интерференцию сигнала. Такие свойства критичны для технологии DOCSIS 3.1, поскольку она полагается на мультиплексировании с ортогональным частотным разделением сигналов для улучшения спектральной эффективности до 50% при пропускной способности 10 Гбит/с для входящего направления и 1 Гбит/с – для исходящего.

Переключатель обладает высоким уровнем изоляции – как минимум 60 дБ по всему частотному диапазону от 5 МГц до 3 ГГц (65 дБ на частоте 1 ГГц (тип.) и 64 дБ на частоте 2 ГГц). Устройство обеспечивает отличным пропуском видеосигнала при напряжении 5 мВ (pp) и обладает низким показателем вносимых потерь (0.7 дБ на частоте 1 ГГц и 0.8 дБ на частоте 2 ГГц), что улучшает итоговые показатели работы системы за счёт снижения уровня шума в РЧ-тракте. Помимо этого, высокая линейность и соотношение искажений CTB/CSO, равное -104 дБн, улучшают динамический диапазон систем кабельного ТВ. Устройство PE42720 поддерживает управляющую логику 1.8 и 3.3 В. Уровень электростатического пробоя для всех портов составляет 2500 В.

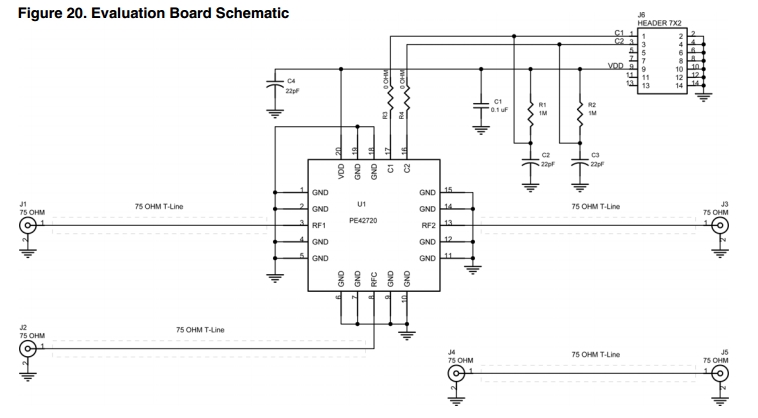

Компания Peregrine Semiconductor также анонсировала выход оценочного комплекта для переключателя PE42720. Устройство PE42720 выпускается серийными партиями в 20-контактном корпусе LGA с размерами 4 х 4 мм и имеет стоимость 1.06 долл. США (партия от 10 тыс. шт.) Заказ образцов и серийных партий уже доступен.
