Высоковольтный усилитель мощности для диэлектрических систем

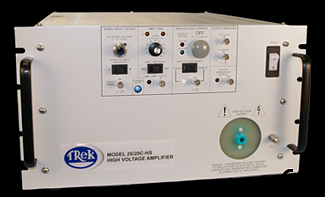

Компания Trek заявила о намерении представить высокоскоростной высоковольтный усилитель мощности Model 20/20C-HS на выставке 2013 North American Particle Accelerator Conference. Новый ±20-кВ 4-квадрантный усилитель обеспечивает быстрым откликом и высокой скоростью нарастания выходного сигнала более 800 В/мкс, выходным током до ±60 мА (пиковый переменный ток) и широкой частотной полосой постоянного тока более 5.2 кГц (1-% искажение).

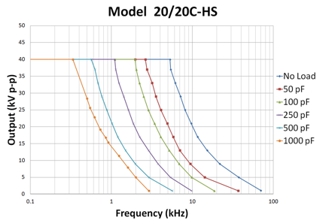

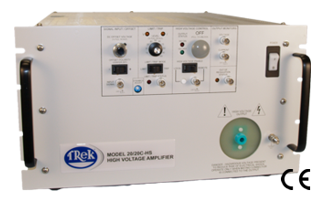

Усилитель Model 20/20C-HS имеет твердотельную конструкцию и работает с пониженным уровнем помех. Данный усилитель осуществляет точное управление выходным напряжением в диапазоне от 0 до ±20 кВ (постоянный либо пиковый переменный ток) или постоянным током от 0 до ±20 мА и переменным пиковым током от 0 до ±60 мА в течение 1 мс (при среднеквадратичном значении не более 20 мА). Устройство собрано по схеме неинвертирующего усилителя с фиксированным уровнем усиления 2000 В/В.

Сфера применения высоковольтного усилителя включает ускорители частиц, оборудование исследования плазмы и диэлектрические системы. Помимо этого, устройство может применяться для смещения постоянного и переменного тока, тестирования тангенса угла диэлектрических потерь; исследования разряда диэлектрического барьера, электрокоалесценции, электрооптической модуляции, электропрядения, электростатического отклонения; исследования в области термоядерного синтеза, тестирования пробоя изоляции, управления ионными пучками, исследования характеристик материалов (сегнетоэлектриков).

4-квадрантный активный выходной каскад направляет ток на реактивную или резистивную нагрузку в рамках диапазона выходного напряжения. Это важно для достижения точных выходных параметров и высокой скорости изменения выходного сигнала, что требуется для реактивной нагрузки. Усилитель Model 20/20C-HS защищён от явлений перенапряжения и сверхтока, которые могут возникнуть при работе с активной нагрузкой, а также при коротких замыканиях.

Средства мониторинга напряжения и тока отражают с помощью низковольтного сигнала состояние высоковольтного выхода и тока нагрузки. Данный сигнал может использоваться в цепях автоматического управления с обратной связью.

Возможность удалённого включения/выключения высокого напряжения позволяет использовать устройство Model 20/20C-HS в автоматизированных и управляемых компьютером системах.
