Torex показала понижающий микропреобразователь постоянного тока с нагрузкой до 1.5 А

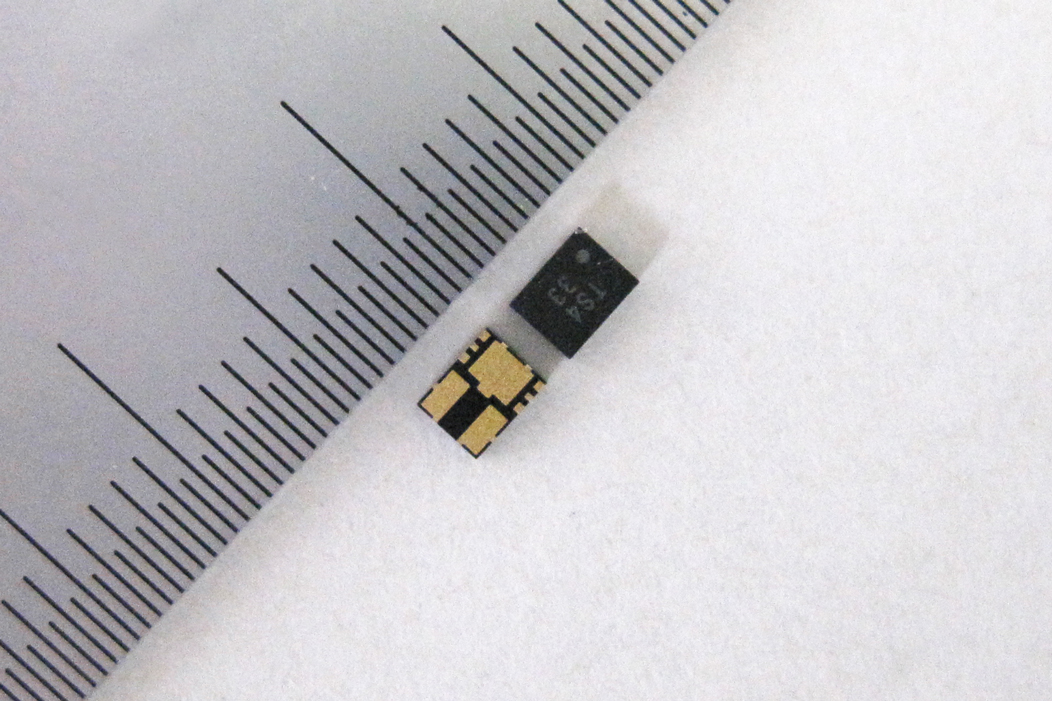

Компания Torex Semiconductor разработала серию понижающих микропреобразователей постоянного тока со встроенной катушкой. Серия электронных компонентов XCL213/XCL214 состоит из сверхминиатюрных (размеры 2.5x3.2x1.0 мм) понижающих преобразователей постоянного тока с интегрированными катушками и рабочей нагрузкой до 1.5 А.

Новые преобразователи способствуют экономии монтажной площади и снижению времени разработки за счёт того, что силовая цепь может быть реализована при использовании лишь двух внешних керамических конденсаторов. Встроенная катушка упрощает макет платы, позволяя снизить нежелательный электромагнитный шум.

Диапазон рабочего напряжения компонента – от 2.7 до 5.5 В, выходное напряжение может быть задано в пределах 0.8 – 3.6 В (погрешность ±2%) с шагом 0.05 В. Частота переключения составляет 3.0 МГц (погрешность ±15%). Компонент позволяет задать выбор управления ШИМ (XCL213) либо автоматический режим переключения ШИМ/ЧИМ (XCL214).

Серия XCL213/XCL214 идеальна для использования в портативных устройствах и цифровых решениях с памятью DDR либо процессорной памятью, для которой требуются быстрые переходные характеристики. Новые решения дружественны к окружающей среде, соответствуют директивам RoHS, не содержат свинец.
