Компонент eCompass с 3-осевыми акселерометром и магнитометром от STMicroelectronics

Компания STMicroelectronics недавно показала устройство eCompass на основе одного чипа с 3-осевыми акселерометром и магнитометром. По заявлению компании, новый компонент является самым миниатюрным в промышленности среди устройств данного типа.

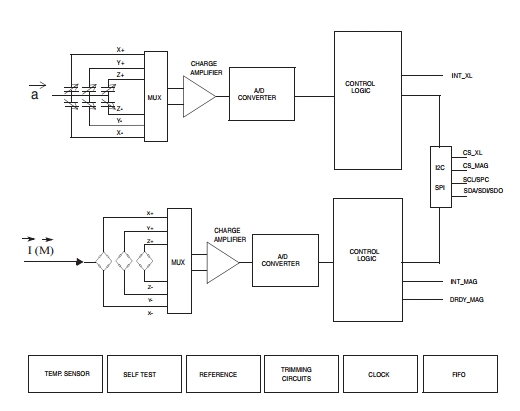

Компонент LSM303C содержит высокопроизводительный 3-осевой датчик магнитного поля с передовым 3-осевым акселерометром для передачи точных сигналов о положении устройства с цифровой разрядностью данных 16 бит. По сравнению с альтернативными решениями датчик имеет более широкий динамический диапазон измерения силы магнитного поля, равный ±1600 мкТ. Чип может использоваться для реализации продвинутых функций навигации и регистрации движения в таких устройствах как смартфоны.

Новый чип LSM303C eCompass занимает монтажную площадь лишь 2 х 2 мм, что помогает проектировщикам оптимизировать компоновку плат и минимизировать помехи от сигналов WiFi, Bluetooth и сотовой связи. Это способствует повышению производительности систем, связанных с навигацией внутри помещений либо с передовыми методами отслеживания перемещения. В прочих потребительских и профессиональных системах компонент LSM303C способствует уменьшению форм-фактора. Корпус данного комбинированного акселерометра и магнитометра совместим с 12-контактными акселерометрами от ST, что позволяет проектировщикам быстро модернизировать возможности более простых устройств.

Акселерометр имеет возможность выбора диапазона ±2, ±4 либо ±8g, сочетая высокое разрешение с передовым уровнем точности выходных данных. Чип также имеет современные средства управления питанием, температурную компенсацию, широкий диапазон питающего напряжения и программируемые генераторы прерываний для работы с движением (в т.ч. свободным падением) и регистрацией магнитного поля. Низкий уровень шума и небольшое энергопотребление компонента упрощают разработку ПО, а также позволяют достичь более длительной работы приложений.

Устройство eCompass может работать совместно с дискретным миниатюрным гироскопом из серии МЭМС-компонентов, таких как L3GD20H (3 х 3 мм) с 9 степенями свободы. Такое взаимодействие может использоваться в высокопроизводительных смартфонах, игровых контроллерах и спортивных мониторах. Портфолио датчиков ST включает в себя дискретные акселерометры, датчики магнитного поля и гироскопы, цифровые компасы (например, LSM303C), интегрированные инерциальные модули с 6 либо 9 степенями свободы, интеллектуальные датчики на базе архитектуры ARM, программные средства iNEMO Engine для работы с датчиками и системная плата iNEMO-M1 с малым форм-фактором.
