Интегральная схема повышения коэффициента мощности в 5-контактном корпусе SOT-23

Компания International Rectifier (IR) недавно представила компонент IRS2505L – интегральную схему повышения коэффициента мощности в 5-контактном корпусе SOT-23. Чип может использоваться в импульсных блоках питания, светодиодных драйверах, схемах ксенонового и флуоресцентного балластов.

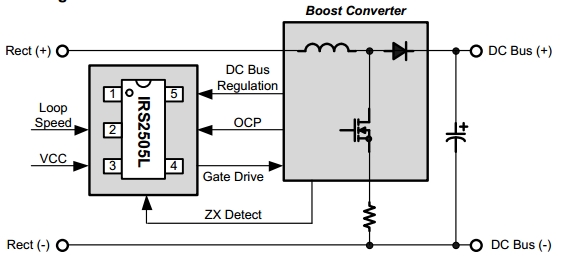

Чип IRS2505L содержит схему управления, реализующую контроллер коррекции коэффициента мощности при использовании лишь 5 выводов, что способствует снижению размеров системы, уменьшению количества компонентов и удешевлению. Интегральная схема повышения может работать в схеме усиления коэффициента мощности при критической проводимости, а также в режимах вольтовычитания и обратного хода.

Новая интегральная схема содержит генератор автономной частоты с управлением временем включения и выключения силового повышающего MOSFET-транзистора. Возможность управления временем включения используется для поддержки точного и постоянного выходного напряжения при работе с синусоидальным входным сетевым током, обеспечивая высокий коэффициент мощности и сверхнизкий уровень полного коэффициента гармоник. Время выключения определяется цепью детектирования нулевого тока в катушке, для которой не требуется вторичная обмотка, что далее способствует уменьшению количества используемых компонентов.

Чип IRS2505L работает с широким диапазоном входного напряжения и выходных нагрузок, а также с регулируемым напряжением на выходе. Функции защиты включают блокировку шины постоянного тока при перенапряжении, программируемую блокировку MOSFET-транзистора от сверхтока. Все выводы микросхемы защищены от электростатического разряда. Помимо этого, имеется режим микромощного запуска, встроенный элемент Зенера для фиксации уровня 20.8 В (Vcc), фиксация всех выходов и входов.
