USB-чип, позволяющий реализовать зарядку устройств от выключенного компьютера

Компания STMicroelectronics анонсировала два чипа, способствующих экономии энергии и снижению выбросов CO2 за счёт реализации возможности подзарядки мобильных устройств через порт USB, даже если компьютер находится в отключенном программно-управляемом режиме. В чипах STCC5011 и STCC5021 (называемых эмуляторами зарядных устройств) задействована уникальная, запатентованная ST функция определения подключения устройства к порту. Функция активна даже при выключенном компьютере, позволяя определять момент, когда к компьюетру подключается мобильное устройство. Это позволяет блоку питания компьютера подать ток для зарядки устройства.

Чипы отслеживают параметры тока и отключают его, когда процесс зарядки завершён, за счёт чего экономится расход энергии. Другие чипы эмуляторов зарядных устройств работают лишь тогда, когда компьютер находится в рабочем или спящем режимах, когда энергопотребление значительно выше программного выключенного состояния.

Зарядка в выключенном режиме при использовании чипов STCC5011 и STCC5021 повышает энергетическую эффективность и обеспечивает удобством конечных пользователей. Более того, когда порт USB находится в активном режиме, ожидая подключение устройства, новые чипы от ST потребляют лишь 1/16 от энергии питания других эмуляторов зарядки. Это позволяет реализовать функции удобной зарядки от порта USB компьютера при минимальном влиянии на энергопотребление или время автономной работы при питании от батарей в обычном режиме. Оба чипа имеют цепи, предотвращающие разряд батареи компьютера. Это позволяет заряжать мобильные устройства безопасно от персональных компьютеров, даже если они работают в автономном режиме питания.

Чип STCC5011 имеет ограничение тока заряда 1 А, что необходимо для устройств линеек Apple iPod и iPhone. Чип STCC5021 имеет ограничение тока заряда в 2 А, что позволяет заряжать устройства iPad (а также Apple iPod и iPhone). Оба компонента совместимы со стандартами заряда батарей по интерфейсу USB - BC1.2, USB2.0, USB3.0 и китайскими телекоммуникационными стандартами YD/T 1591-2009, предписывающими использовать зарядку от портов USB для минимизации электронных отходов и защиты окружающей среды. Чипы также поддерживают фирменные зарядные устройства, например режим зарядки BlackBerry, а также режим делителя Apple (для токов заряда 1 и 2 А).

Компоненты STCC5011/5021 имеют различные профили эмуляции зарядки в зависимости от выбранных выводов, содержат переключатель данных интерфейса USB 2.0 с частотной полосой 1000 МГц и встроенный переключатель питания с низким сопротивлением 60 мΩ. Также встроены защита и вывод для индикации состояния заряда режимов DCP/CDP.

Работа в режиме ACPI позволяет поддерживать функции удалённого «пробуждения» (сонный режим ACPI S3) и детектирование подключения устройства в режиме ACPI G2 (программный режим выключения S5).

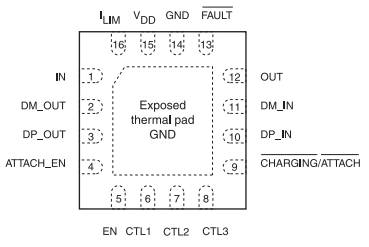

Чипы STCC5011 и STCC5021 выпускаются в 16-контактных корпусах VFQFPN (3 х 3 х 0.8 мм). Стоимость составляет от 0.75 долл. США при заказе от 1 тыс. шт.
