Понижающий DC/DC-контроллер с входным напряжением до 30 В

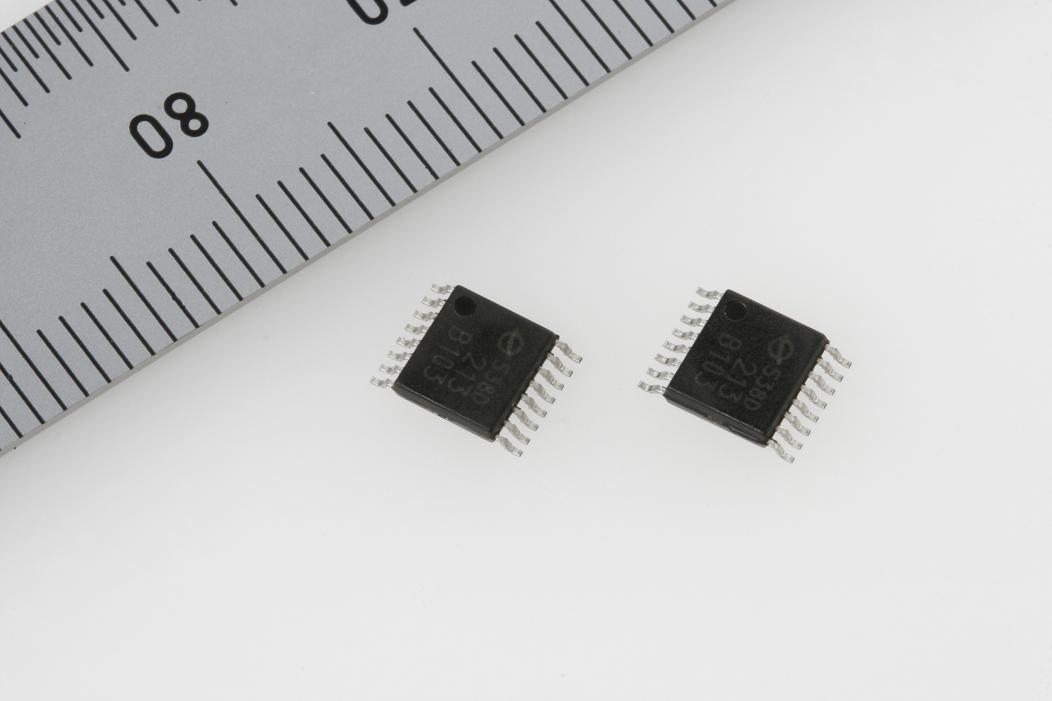

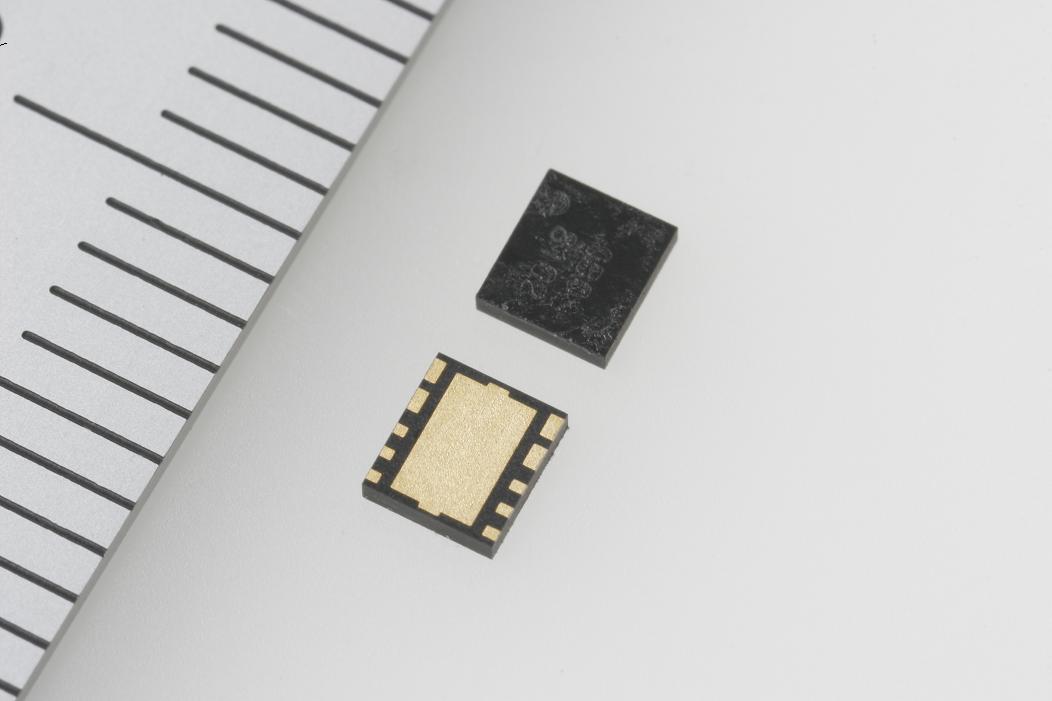

Компания Torex Semiconductor выпустила серию понижающих DC/DC-контроллеров XC9252, способных работать при температуре окружающей среды до 105°C, входном напряжении до 30 В и низком токе питания 30 мкА. Номинал входа составляет 36 В. Допускается пиковый ток 46 В в течение 400 мс.

Разброс входного напряжения компонента составляет от 3 до 30 В. P-канальный MOS-драйвер Tr управляется таким образом, чтобы на выходе был стабильный уровень даже при малом падении напряжения. Выходное напряжение может быть установлено на любом уровне от 1.5 В и выше за счёт внешних резисторов (RFB1, RFB2). Контроллер работает при температуре окружающего воздуха от -40°C до 105°C.

Автоматическое управление переключением (ЧИМ/ШИМ) приводит к высокой эффективности на всем диапазоне нагрузки. Низкий ток питания применяется для увеличения эффективности при малых нагрузках, что делает данный контроллер идеальным для разнообразных схем.

Частота переключения может задаваться на любом уровне от 280 до 550 кГц посредством подключения внешнего резистора к выводу ROSC. Используя вывод MODE/SYNC, можно подавлять шум за счёт синхронизации с внешним тактовым генератором в пределах ±25% от значения частоты внутреннего.

Преимущества чипа контроллера позволяют соответствовать ряду требований к модулям питания. В качестве внешних компонентов могут применяться решения общего назначения, а размеры цепей могут быть сведены к минимуму.

Любое значение времени мягкого старта может быть задано за счёт подключения внешнего конденсатора к выводу SS. В контроллере применена функция блокировки при недостатке напряжения, принудительно отключающая драйвер Tr при падении уровня до 2.5 В (или менее). Для безопасного использования предусмотрены функции защиты от сверхтока, КЗ и перегрева.

Серия новых безвредных к окружающей среде контроллеров соответствует директиве RoHS. Компоненты не содержат свинец.
