СнК от TI на базе платформы KeyStone для систем PoE+ и пикосотовых базовых станций

Texas Instruments (TI) недавно представила продукт, который позиционируется компанией как самое оптимизированное по потреблению мощности и спецификации решение для внутренних производственных сетей PoE+ и внешних пикосотовых базовых станций. Новая система-на-кристалле (СнК) TCI6630K2L на базе платформы KeyStone предлагает разработчикам сетей малых сот единое аппаратное и программное решение для использования как во внутреннем, так и внешнем оборудовании.

В сочетании с программными средствами Base Station SoftwarePac и новым аналоговым трансивером AFE7500, СнК TCI6630K2L осуществляет стремительный скачок в решении всеобъемлющих задач, с которыми сталкивается рынок оборудования связи малых сот. Это возможно благодаря выполнению требований по энергопотреблению и стоимости базовых станций без снижения качества работы и уменьшения количества функций.

СнК TCI6630K2L спроектирована для поддержки стандарта PoE+. Это позволяет сборщикам оригинального оборудования разрабатывать масштабируемые решения для высокопроизводительных внутренних сетей малых сот, рассчитанных на максимальное количество абонентов в 128 пользователей. В СнК сочетается работа на основной полосе частот L1/L2/L3 с полностью цифровым радиомодулем (DRFE), что позволяет реализовывать сценарии с 1 и 2 частотными полосами, с одновременным двойным режимом и возможностью агрегации несущей, причём в рамках питания, предоставляемого по стандарту PoE+. СнК также предоставляет мощности, необходимые для соответствия ещё большему количеству условий, позволяя операторам поддерживать в актуальном состоянии свои платформы и масштабировать их при необходимости.

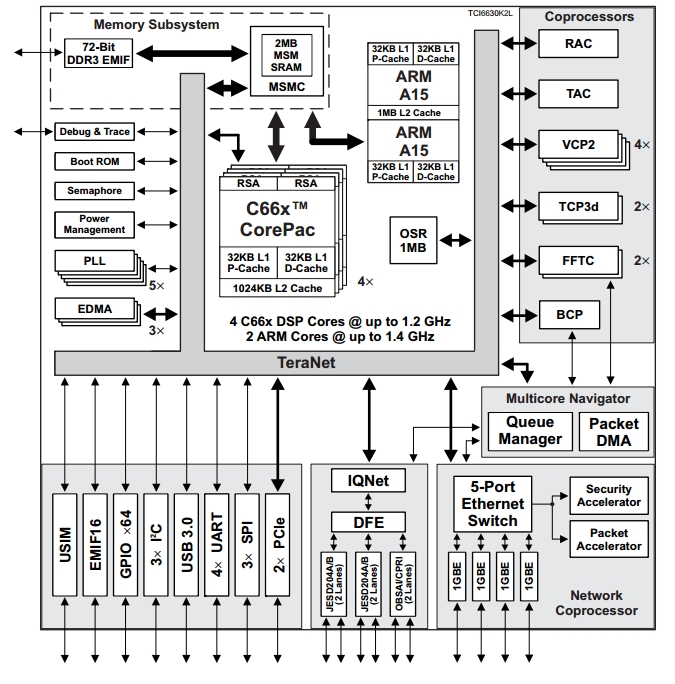

В новом решении также используются спаренные RISC-процессоры ARM Cortex-A15 и 4 ядра DSP-процессора TMS320C66x на арифметике с фиксированной и плавающей запятой. Эти элементы – часть архитектуры KeyStone. СнК с поддержкой стандарта PoE+ ведёт к новому уровню снижения энергопотребления за счёт интеграции таких функций как понижение коэффициента амплитуды (CFR) и цифровые предыскажения (DPD).

СнК TCI6630K2L и радиомодуль AFE7500 представляют решение для сетей малых сот, способствующее повышению КПД усилителей мощности и ведущее к понижению итоговых требований по питанию на величину 8 Вт при использовании внутри помещений. Даже при выходной мощности 125 мВт может быть достигнута экономия до 2 Вт (для каждой антенны) при использовании интегрированных функций CFR и DPD. Взаимодействие СнК и радиомодуля происходит по стандартному соединению JESD204B, что еще больше экономит место на печатной плате базовой станции малых сот, поскольку исключается использование дополнительной логики между РЧ-трансивером и цифровым радиомодулем.

Чип содержит мощный сетевой сопроцессор, поддерживающий транспортную пропускную способность до 3 млн. пакетов в секунду, позволяя реализовать агрегацию трафика и шейпинг комбинированного транспорта данных 3G, 4G и WiFi. СнК также имеет полноценный 4-портовый гигабитный коммутатор Ethernet, исключающий необходимость использования внешнего коммутационного оборудования и других компонентов.
