Преобразователи напряжения ST для экономичных источников питания мощностью до 8 Вт

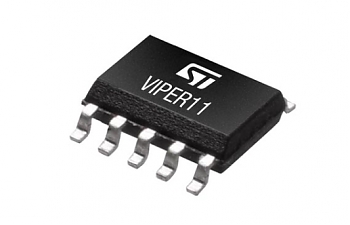

Высоковольтные преобразователи STMicroelectronics серии VIPer11B предназначены для создания компактных, эффективных и недорогих источников питания мощностью до 8 Вт. Эти устройства находят применение в системах освещения, оборудовании "умного дома", бытовой технике и интеллектуальных счетчиках.

Компактные и эффективные решения

Преобразователи VIPer11B оптимизируют количество внешних компонентов за счет высокой интеграции функций, что упрощает проектирование схем и снижает стоимость сборки. Используемый 800В MOSFET с высокой устойчивостью к лавинным пробоям требует минимального набора шунтирующих элементов, а встроенный SenseFET обеспечивает практически без потерь измерение тока без необходимости установки дополнительных резисторов.

Схема запуска высокого напряжения интегрирована в кристалл, для её работы требуется только внешний конденсатор питания Vcc. Частотно-модулированный генератор снижает потребность во внешних фильтрах, необходимых для соответствия требованиям электромагнитной совместимости (EMC).

Компактность и соответствие форм-факторам

Благодаря универсальному корпусу SSOP10 преобразователи VIPer11B легко устанавливаются в устройствах с ограниченным пространством. Это особенно важно для светодиодных драйверов и "умных" ламп, где размеры платы строго ограничены. Низкий ток потребления в режиме ожидания позволяет сократить расход энергии при отсутствии нагрузки до 10 мВт, а функция пропуска импульсов повышает эффективность работы при малых нагрузках, способствуя выполнению требований по экологическому дизайну.

Гибкость применения

Широкий диапазон питания Vcc обеспечивает возможность питания преобразователя от вспомогательной обмотки трансформатора или от выхода в неразделённых топологиях. VIPer11B поддерживает использование в схемах с флайбеком, понижающим (buck) и повышающе-понижающим (buck/boost) преобразованием без гальванической развязки, а также в изолированных флайбек-схемах с регулированием по первичной или вторичной стороне.

Защита и надежность

Преобразователи оснащены комплексной системой защиты:

• защита от перегрузки и перенапряжения с автоматическим перезапуском;
• защита Vcc от превышения напряжения;
• термозащита с отключением при перегреве;
• мягкий пуск (soft-start).

Доступны две модификации: VIPer113B с порогом защиты по току стока 370 мА и VIPer114B с ограничением тока 480 мА, что позволяет разработчикам выбрать оптимальный вариант под конкретную нагрузку.

Технические характеристики VIPer113B и VIPer114B

VIPer113B:

• максимальное напряжение сток-исток: 800 В;
• порог защиты по току стока: 370 мА%;
• ток потребления в режиме ожидания: <10 мВт;
• корпус: SSOP10;
• поддерживаемые топологии: Flyback, Buck, Buck/Boost, изолированный Flyback;
• функции защиты: перегрузка, перенапряжение, термозащита, soft-start;
• дополнительные возможности: Frequency jitter, интегрированный SenseFET.

VIPer114B:

• максимальное напряжение сток-исток: 800 В;
• порог защиты по току стока: 480 мА;
• ток потребления в режиме ожидания: <10 мВт
• корпус: SSOP10;
• поддерживаемые топологии: Flyback, Buck, Buck/Boost, изолированный Flyback;
• функции защиты: Перегрузка, перенапряжение, термозащита, soft-start;
• дополнительные возможности: Frequency jitter, интегрированный SenseFET.

Преобразователи VIPer11B обеспечивают создание компактных и надежных источников питания для широкого спектра приложений с минимальными затратами на компоненты и повышенной энергоэффективностью.
