ST сделал проще процесс зарядки устройств Qi за счет новых плат

Оценочные платы дают уникальную возможность оперативно проводить тестирование прототипов зарядных устройств беспроводного типа, совместимых с Qi.

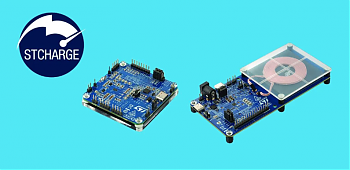

STMicroelectronics упростила процесс создания беспроводных конструкций для зарядки, имеющих показатели мощности до 15 Вт. Были представлены оценочные платы приемника и передатчика на основе микросхем STWBC86, STWLC38.

Основанная на микрочипе STWLC38 плата STEVAL-WLC38RX приемнике обладает приемом/передачей на уровне 5 Вт/15 Вт, а продукт STEVAL-WBC86TX дополнен STWBC86 на 5 Вт, такое устройство дает все шансы для удачного изучения прототипов гаджетов и беспроводной зарядки. Оба предложения получают специальную графическую среду STSW-WPSTUDIO, что существенно упрощает процесс разработки.

Особенности продукции для зарядки беспроводных устройств

У STWLC38 приемника в микросхеме предусмотрен профиль Qi 1,3 15 Вт (EPP), данный формат мощности считается расширенным, но также сохраняется база 5 Вт (BPP).

• возможна эксплуатация в качестве передатчика на 5 Вт, формирование обратной передачи энергетического потока с одного агрегата на второй;
• за счет встраивания выпрямителя синхронного типа и линейного стабилизирующего аппарата, микросхеме удается справляться с преобразованием показателей мощности приемной катушки и получать нужные данные постоянного тока 4-12 Вт, при этом эффективность передачи энергии достигает 85%;
• при использовании выпрямителя в его адаптивной конфигурации, он делает зарядку максимально эффективной, также удается увеличить на 50% максимальное расстояние выявления приемника 50%, примерно на тот же уровень вырастает пространственное размещение устройств;
• STWBC86 Qi 1.2.4 получает эффективный BPP-сочетаемый тип передатчика на 5 Вт мощности, в него включен полномостовой инвертор, снабженный необходимыми драйверами, импедансом, что гарантирует низкие показатели рассеивания мощности и снижение затрат на материалы;
• микросхема ответственна за контроль посылаемой на катушку передатчика энергии, одновременно с этим контролируется цикл работы и частота ШИМ.

О других сильных сторонах продукта

Оба варианта микросхем функционируют при широком интервале входных напряжений, что упрощает их использование, также обеспечивается актуальность для промышленных и потребительских продуктов. Каждый из товаров получает цифровое ядро Arm Cortex-M0+ для лучшей эффективности.

NVM (энергонезависимая постоянная память) расширяет функциональные возможности устройств за счет ПО встроенного типа. Оба варианта располагаются в очень маленьком корпусе, что делает его похожим на чип, поэтому их удобно применять в компактных приложениях.

STWLC38 имеет параметры на уровне 2,12 x 3,32 мм, а для WLCSP72 характерны параметры 3,26 x 3,67 мм. Также присутствует электрозащита и контроль термосостояния. Разработки компании позволяют ускорить создание новинок в сфере планшетов, смартфонов, медицинских устройств персонального типа, ультразвуковой продукции, бритв, зубных щеток, слуховых аппаратов, мобильных роботов и так далее.
