Операционные усилители автомобильного назначения с подавлением помех

Rohm представила операционные усилители автомобильного назначения, снижающие уровни помех за счёт трёх встроенных RC-фильтров для входа, выхода и цепи питания. Компоненты предназначены для схем электромобилей и гибридов.

Скачки напряжения на выходе новых усилителей подавлены во всех частотных диапазонах, составляя ±1 %. У традиционных аналогов данный показатель варьируется от ±3,5 до ±10 %. Подавление помех по питанию достигает 100 дБ (минимум, 70 дБ).

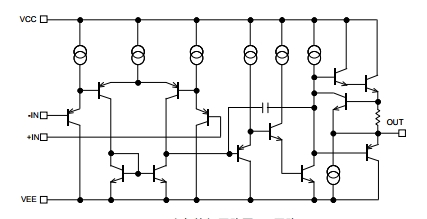

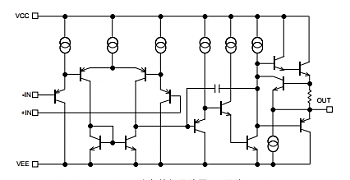

Чипы серии BA8290xYxx-C содержат по 2 (BA82904YF-C SOP8, BA82904YFV-C SSOP и B8BA82904YFVM-C MSOP8) и по 4 (BA82902YF-C SOP14, BA82902YFV-C SSOP-B14) операционных усилителя. Компоненты выполнены по биполярной технологии, соответствуют требованиям стандарта AEC-Q100, питаются от напряжения 3..36 В и работают в диапазоне -40.. +125 °C.

Чипы с 2 усилителями потребляют 0,5 мА, с 4 – 0,7 мА. Входное напряжение смещения составляет ±2 мВ (±6 мА, макс.). Вход может варьироваться в диапазоне между Vee и Vcc-1,5 В. Выходы имеют вытекающий ток 30 мА и втекающий 20 мА.

Для заказа доступны образцы усилителей. Серийные партии станут доступными в июне 2018 г. Потенциальная сфера применения включает инверторы электромобилей и гибридов, ЭБУ, коробки-автоматы, электроусилители руля, фары, кондиционер, зарядное оборудование, системы навигации, комбинационные переключатели.
