Чипы драйвера 3-фазных бесщёточных двигателей от Toshiba

Toshiba Electronics Europe выпустила два новых драйвера 3-фазных бесщёточных двигателей. Чип TC78B015FTG предназначен для схем с питанием 12 В, чип TC78B015AFTG питается напряжением до 24 В. Новые компоненты позволят реализовать высокоскоростную работу небольших двигателей, встречающихся в бытовой технике и промышленном оборудовании. К примеру, кулеры в серверных системах сочетают минимальный размер и большую скорость вращения вала, гарантируя максимальную эффективность охлаждения.

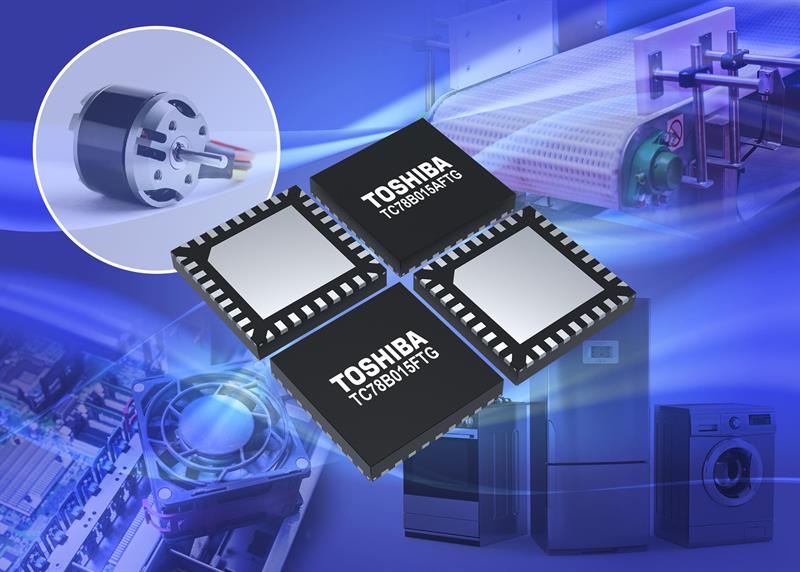

Новые чипы-драйверы от Toshiba выпускаются в компактном корпусе WQFN 36 (5 x 5 x 0,8 мм) с возможностью монтажа в условиях ограниченного пространства на печатной плате. Чипы способствуют сокращению числа внешних компонентов, реализуя схему измерения тока без использования резисторов.

Число датчиков Холла в схеме измерения сокращено с 3 до 1. При этом гарантируется более надёжная работа двигателя в сравнении с конкурирующими схемами без датчиков. Схема без использования резисторов может сократить требования по мощности источника питания. Инновационный подход привёл к сокращению необходимой монтажной площади.

Высокая скорость вращения достигается благодаря схеме коммутации со сдвигом фазы 150°. Чипы позволяют достичь более стабильной и скоростной работы в сравнении с синусоидальной коммутацией, при этом вибрации ниже, чем в традиционном подключении со сдвигом фазы 120°. Использование ключей с малым сопротивлением 0,24 Ω способствует снижению нагрева.

Чип TC78B015FTG питается от напряжения 6..22 В, чип TC78B015AFTG – 6..30 В. Оба компонента выдают ток до 3 А и работают с датчиками Холла. Также предусмотрены функции защиты от перегрева, сверхтока, блокировки двигателя.
