Allegro MicroSystems представляет семейство чипов переключателей на эффекте Холла с продвинутыми возможностями диагностики

Allegro MicroSystems выпустила семейство 2-проводных вертикальных переключателей на эффекте Холла с продвинутыми возможностями диагностики. Чипы A1130, A1131 и A1132 разработаны в соответствии с требованиями стандарта ISO 26262 и уровнем функциональной безопасности ASIL-B.

Новые переключатели имеют 2-проводной токовый интерфейс выхода, способствующий функциям диагностики незамкнутой цепи или КЗ наряду с верификацией пути прохождения сигнала от входа к выходу. Компоненты предназначены для критически-важных с точки зрения безопасности автомобильных систем.

Переключатели были спроектированы под системы, требующие высокого уровня функциональной безопасности: системы безопасности пассажиров, электронные системы рулевого управления, системы ассистирования водителю, электронные тормозные системы; трансмиссию и сцепление. Продвинутые возможности диагностики помогут упростить схемы систем безопасности, сократить число компонентов и удешевить решения.

Чипы чувствительны к магнитным полям, параллельным к поверхности корпуса. Компоненты обладают температурной стабильностью и включают функции защиты от неправильного подключения, перенапряжения, сброса нагрузки. Каждый переключатель включает единственный кремниевый чип, в составе которого: стабилизатор напряжения (работа до 3 В), цепь диагностики, генератор напряжения Холла, усилитель слабых сигналов, цепь стабилизации УПТ типа, триггер Шмитта, токовый выход NMOS.

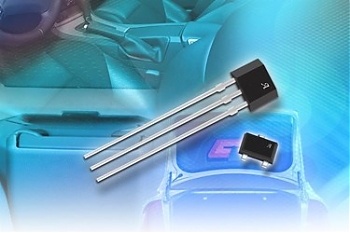

Однополюсные переключатели A1130, A1131 и A1132 выпускаются в корпусе LH. Чувствительная к магнитным полям область находится с безвыводной стороны ближе к выводу 1. Чип A1130 дополнительно выпускается в корпусе UA, чувствительность которого перпендикулярна верхней (опция Y) либо правой стороне ближе к выводу 3 (опция Х).
