СвК с микроконтроллером и радиомодулем с диапазоном до 1 ГГц

Компонент SAM R30 от Microchip представляет собой систему-в-корпусе (СвК) со встроенным микроконтроллером SAM L21 и радиомодулем IEEE802.15.4 с частотным диапазоном до 1 ГГц. Согласно поставщикам, СвК обеспечивает гибкостью проектирования и высокой надёжностью, что позволяет применять данное решение в домашнем оборудовании, инфраструктуре умного города и промышленных системах.

Микроконтроллер SAM L21, выполненный на базе ядра Cortex M0+, работает на частоте 48 МГц. СвК включает 256 КБ флеш памяти и 40 КБ SRAM, 8 из которых подпитывается батареей. Технологии управления питанием и энергоэффективная периферия СвК позволили достичь потребления тока менее 500 нА при напряжении 1,8 В в энергосберегающем режиме. Настраиваемая периферия включает до 5 интерфейсов I2C/SPI /UART, восемь 12-разрядных АЦП и 48 каналов сенсорного ёмкостного интерфейса.

Встроенный в СвК радиомодуль работает на частотах 769..935 МГц, покрывая диапазон 780 МГц (Китай), 868 МГц (Европа) и 915 МГц (Северная Америка). Согласно Microchip, радиомодуль поддерживает модуляцию BPSK и O-QPSK. Мощность передатчика достигает 11 дБм, чувствительность приёмника -110 дБм. Это позволяет узлам на базе СвК работать на расстоянии до 1 км (а в топологии звезда – до 2 км).

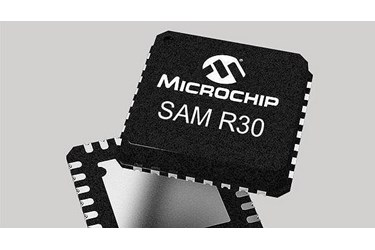

СвК SAM R30 выпускается в корпусах 32 либо 48 QFN.
