Чип управления питанием автомобильного назначения с несколькими выводами и комбинированным предварительным стабилизатором

Allegro MicroSystems представила чип управления питанием, в котором используется понижающий либо комбинированный предварительный стабилизатор для эффективного преобразования напряжения автомобильных аккумуляторных батарей в жёстко стабилизированные промежуточные напряжения. Кроме этого, в чипе реализованы соответствующие функции защиты, диагностики и управления.

В составе чипа A4408 предусмотрены LDO-стабилизаторы на: 5 В / 115 мА, 3,3 В / 165 мА, 5 В / 325 мА, а также синхронный понижающий стабилизатор (1,25 В / 700 мА) с подстраиваемым выходом. Чип предназначен для питания автомобильной электроники, включая системы электроусилителя руля (EPS), управления коробкой передач (TCU), торможения (ABS), ассистирования водителю (ADAS), контроля состояния выбросов (ECM) и другие.

Чип A4408 содержит следящий таймер, который может быть запрограммирован на приём широкого диапазона тактовых частот. Помимо этого, таймер обладает фиксированной задержкой активации для синхронизации с запуском процессора. Схема таймера имеет специальный вывод для управления включением.

Диагностические выводы чипа A4408 включают сигналы сброса по питанию (NPOR), статуса напряжения 5 В (POK5V), статусов сбоя (FF0 и FF1). Двойная защитная зона: одна для стабилизации и другая для проверки сбоев – способствуют повышению долгосрочной надёжности устройства.

Разрешающие входы A4408 включают вход логического уровня (ENB) и два высоковольтных входа (ENBAT1 и ENBAT2). Компонент обеспечивает гибкостью работы за счёт вывода TRACK для установки опорного значения выхода отслеживающего стабилизатора (5 либо 3,3 В), поэтому компонент может применяться в разных платформах с различным типом датчиков. Вывод MODE позволяет выбрать пороговое значение недостатка напряжения для выходов V5 и V5P.

Компонент A4408 имеет функции защиты от перенапряжения и недостатка напряжения для всех шин питания. В случае КЗ входа все линейные стабилизаторы имеют защиту от сверхтока с восстановлением. Оба импульсных стабилизатора в схеме обладают поимпульсной защитой, защитой от КЗ и перегрева, асинхронной диодной защитой.

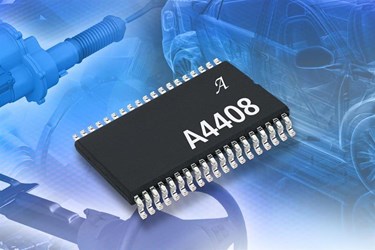

Чип A4408 выпускается в низкопрофильном (максимальная высота корпуса 1,2 мм) 38-выводном корпусе eTSSOP (суффикс LV) с открытой площадкой отвода температуры.
